siemens simcenter amesim(仿真软件)

　　simcenter amesim 2019提供工厂模型设计功能，可以帮助用户在电脑上设计多种模型，您可以模拟分析工厂设备，可以分析液压控制系统、多域仿真、导热液系统、发动机，排气和变速箱系统、力学与热力学，可以在软件建立设备模型，可以分析工厂运行动画，可以测试硬件设备，结合厂家提供的设备数据就可以更好分析工厂设备，从而开发新的产品，这款软件功能很多，提供多个设计模块，建模和系统仿真都可以在这款软件执行，帮助工程师设计产品，分析产品设计周期以及后期维护方案，可以结合西门子其他CAE，CAD软件使用，如果你需要simcenter amesim就下载吧！

软件功能

　　电气系统仿真

　　从概念设计到控制验证，模拟电气和机电系统。Simcenter Amesim帮助优化机电系统的动态性能，分析功耗，设计和验证用于汽车，航空航天，工业机械和重型设备行业的电气设备的控制规则。

　　使用Simcenter Amesim，您可以研究常规车辆的各种电气化架构，并虚拟评估电气子系统对电动和混合电动车辆的全球性能的影响。您还可以应对开发更多电动飞机和未来的电动推进系统的挑战。

　　流体系统模拟

　　优化液压和气动组件的动态性能，同时将物理原型限制在严格必要的范围内。Simcenter Amesim拥有广泛的组件，功能和面向应用的工具供您选择，使您能够为各种应用建模流体系统，例如移动液压致动系统，动力总成系统或飞机燃料和环境控制系统。

　　Simcenter Amesim为您提供全面的组件库，以支持从功能模型到详细模型的流体系统建模的临时用户和专家用户。库之间的无缝通信以及对物理现象的精确建模使得可以在单个平台上设计任何流体系统，以及与控件和其他相关系统的耦合。

　　机械系统仿真

　　管理不断增加的机械系统工程复杂性。Simcenter Amesim包含最先进的建模技术，可进行多维（1D，2D和3D）动态仿真，使您能够通过分析低频或高频来研究刚体或柔性体以及复杂的非线性摩擦现象。它考虑了复杂几何形状之间的接触，以提高已开发运动学的可靠性和鲁棒性。它带有多物理场执行器模型，可精确分析机械结构与电动或液压运动之间的耦合。

　　Simcenter Amesim允许您预先加载架构和设计决策。该软件带有强大的建模，分析和优化工具，可帮助您虚拟地探索大量可能的系统架构，预测性能，能量平衡，噪声和振动行为，并在设计周期的早期验证符合要求的配置。它还具有工厂模型与控制模型或代码之间的连接，以支持一流的机电一体化系统的开发。

　　推进系统仿真

　　开发下一代推进系统。船上的推进技术将严重影响您未来设计的成功。如果不集成创新的推进架构，就无法满足对性能，安全性和效率不断增长的需求。

　　多物理场系统仿真方法使您能够解决各种各样的体系结构和技术。汽车中的动力总成电气化，航天工业的可重复使用发射系统或船舶使用替代燃料（LNG）是Simcenter Amesim建模功能可以支持的技术实施示例。通过在单个平台上执行跨系统影响的完整分析，您将能够设计和评估推进系统对各种指标的影响，例如车载发电或车辆污染物排放。

新版特色

　　Simcenter Amesim新平台功能

　　1、将模型从液压转换为热液压域

　　简短说明完整文档

　　-将水力模型转换为热力水力模型

　　-保存模型结构和参数设置

　　-透明的转换信息

　　-工具和模型草图之间的交互

　　2、改进的Teamcenter信息可视化

　　-Simcenter Amesim图形用户界面中存在的关键Teamcenter属性（项目名称，项目ID和修订号）

　　-模型标签中显示了下一步操作指示器

　　3、信号总线改进

　　-更快的创建，编辑和管理信号总线的工作流程

　　-信号总线的API

　　-外部变量都包含变量标题

　　4、提取嵌套信号总线

　　-您现在熟悉的所有新信号总线功能

　　-提取整个嵌套总线的附加功能

　　选择要从总线提取的信号[HTML]

　　5、改进的外部变量显示

　　-在所有外部变量视图中显示的变量标题

　　-显示对信号总线组件也有效，并突出显示特定信息

　　6、MinGW-w64作为Windows的默认64位编译器

　　-MinGW-w64，也称为“ GNU GCC”编译器的64位版本，现已与Simcenter Amesim一起分发，并在Windows下用作默认编译器

　　7、Simcenter Amesim中的可调参数

　　-子模型编辑器中的新概念，用于在仿真期间可以安全调整值的参数

　　-主要通过仪表板确保调优，但在上下文视图中也可以更改值

　　8、图标设计器的可用性改进

　　-对象树视图，列出了图标的所有元素，甚至包括端口和标签

　　-对象树视图中提供了一些上下文操作，例如编辑文本或组元素

　　图标设计师[HTML]

　　图标设计器对象视图[HTML]

　　9、应用程序空间中的可执行文件

　　-将可执行文件或小型程序导入到App空间

　　-访问模型打开时当前可用的任何可执行文件

　　-使用专用的“我的应用”类别来组织自己的应用和可执行文件

　　-通过将首选可执行文件标记为收藏夹来快速访问它们

　　-访问Simcenter Amesim中提供的标准可执行文件

　　10、动画Y图

　　简短说明完整文档

　　-将任何标准时间图转换为动画Y曲线

　　-从绘图功能创建条形图，蜘蛛图和饼图

　　绘图设备-Y动画绘图创建[HTML]

　　绘图设备-Y动画绘图类型[HTML]

　　11、动画速度

　　通过动画回放在不同的Simcenter Amesim功能中显示结果时控制动画的速度比

　　绘图设备[HTML]

　　资讯主页[HTML]

　　动画[HTML]

　　12、数值输入仪表板基本控件

　　-数字输入可让您通过数字键盘输入数字值

　　-控制系统的输入参数以对其进行初始化（静态参数）

　　-控制系统的扰动参数，以根据仿真期间的变化检查其行为（可调参数）

　　信息中心-基本控件列表[HTML]

　　资讯主页-数值输入[HTML]

　　根据首选单位可视化频率响应图中的增益

　　13、改进了导入的Simulink模型的图标

　　简短说明完整文档

　　-导入的Simulink模型图标（SL2AMECosim）现在对输入和输出（变量的位置，端口号）使用“自上而下”的约定。

　　-默认名称是Simulink模型的名称。

　　14、FEV xMOD作为符合FMI的新实时目标

　　-将实时功能强大的Simcenter Amesim模型导出为专门为FEV xMOD生成的FMU

　　15、协同模拟多项式外推

　　-Simcenter Amesim 1.0和2.0协同仿真FMU和UserCosim DLL现在与协同仿真主算法兼容，该主算法对从属设备的输入执行多项式外推

　　通用协同仿真库：DYNCOSIMIMPORT02子模型

　　16、导出的FMU中的加密超级组件

　　-现在可以将包含加密的超级组件的模型导出为FMU，以与合作伙伴安全共享并在第三方FMI兼容工具中使用

　　17、改进了导入的FMU的图标

　　-导入的FMU图标现在使用“自上而下”的约定输入和输出（变量的位置和端口号）。

　　-它们的名称是从其创建的FMU的名称。

　　18、3D递归关节可视化

　　-在3D机械助理的3D场景中检查递归结点参数设置

　　-在3D场景中对仿真结果进行动画处理和可视化

　　19、电路API中的库超级组件中的状态图支持

　　-现在可以将电路应用程序编程接口（API）与包含状态图的超级组件一起使用

　　-此功能是透明的，因为不需要为此使用专用的API函数

　　20、SGE和UGE作为HPC的新批处理计划程序

　　-除了PBS Pro，SLURM和用于高性能计算（HPC）的LSF / OpenLava之外，SGE和UGE还作为新受支持的作业调度程序

　　21、Simcenter Amesim GUI中的HPC监视工具

　　-通过Simcenter Amesim GUI在HPC上管理仿真

　　-提交多次运行模拟

　　-监视仿真状态

　　-在本地计算机上下载结果

　　22、性能分析器：参与因素

　　简短说明完整文档

　　-确定系统的无阻尼和不稳定高固有频率，以减少CPU时间

　　-找出每个特征值最重要的成分

　　-在导出到实时目标时获得有限的固定步长积分以获得稳定的模型

　　23、Modelica的新编译器

　　-集成在Simcenter Amesim中的新Modelica编译器：Modelon的Optimica Compiler Toolkit 2018.2

　　-完全支持Modelica标准库（MSL）v3.2.2

　　-带有外部Amesim-Modelica连接器的新Simcenter Amesim Modelica库

安装方法

　　1、打开_SolidSQUAD_文件夹，将里面的LMS_RLM_Server文件夹复制到软件需要安装的地址，例如E盘

　　2、选择管理员的身份打开server_install.bat，将服务启动

　　3、如图所示，提示服务已经启动，点击任意键关闭

　　4、点击此电脑-属性-高级设置-环境变量，随后新建一个系统变量

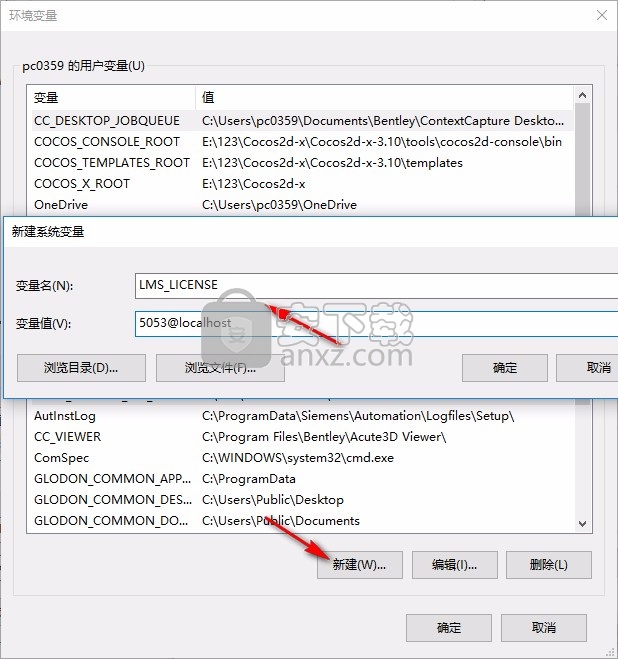

　　5、如图所示，输入变量内容，点击确定

　　变量名：LMS_LICENSE

　　变量值：5053@localhost

　　6、打开Simcenter Amesim and System Architect 2019.1_dvd1.iso，双击setup_win.bat就可以进入软件安装界面

　　7、提示安装引导内容，一直点击next

　　8、提示许可证设置，输入U0A51 AAH02 BZ000 FB0K4 B05G0，用户信息自己设置

　　9、选择安装模式，直接点击next

　　10、提示安装地址设置，LMS_RLM_Server保存在E盘，这里就将软件安装地址设置在E盘，您可以新建一个空白的文件夹设置为安装地址，不是空白的文件夹无法安装软件

　　11、提示安装准备界面，点击下一步就可以开始安装

　　12、显示软件的安装进度界面，等待软件安装结束吧

　　13、软件安装完毕以后点击next，显示当前的界面，点击next

　　14、提示软件的基本设置功能，默认 Simcenter Amesim，点击next

　　15、进入许可证设置界面，这里选择Specify port@host，输入5053@localhost

　　16、如图所示，将5053@localhost输入到软件以后点击next

　　17、LMS LICENSE'Environment变量已在此计算机上设置为5053 @ localhost。 您是否希望被新指定的值覆盖，点击yes

　　18、提示 STAR-CCM+安装的界面，如果你需要这款软件就可以安装，也可以不安装，点击next

　　19、请浏览至辅助媒体的内容以完成安装，可以点击稍后安装

　　20、提示软件已经安装结束，现在需要重启你的电脑，点击finish就可以立即重启

　　21、将文件夹中的System Architect复制到软件安装地址替换，小编的软件安装在E盘所以复制到下方地址替换

　　22、如果您默认系统安装地址，替换的地址是C:\Program Files\Simcenter\2019.1\System Architect

官方教程

　　介绍

　　通用协同仿真包含两个主要功能，分别对应于执行协同仿真的不同方式：

　　•一个称为“ libcosim”的库；

　　•称为“ usercosim”的接口。

　　“ libcosim”是一组三个组件子模型，可以与现有的Simcenter Amesim组件一起使用。它们属于库树中名为“通用协同仿真”的类别：

　　“ usercosim”允许创建和配置可以放置在Simcenter Amesim草图上的特定接口模块，以执行混合协同仿真（有关详细信息，请参见“混合协同仿真”部分）。可通过“接口”菜单访问“ usercosim”，请参见图2：

　　图3：通过“ usercosim”创建的接口块

　　在这两种情况下，目标都是有效地应对涉及不同方法的物理域，否则这些物理域在单个Simcenter Amesim环境中将很难甚至无法处理。一般而言，协同仿真可用于实现与基于不同空间或时间范围的模型相关联的异构数值方法之间的交互，表示不同的物理领域，例如热，流体动力学或多体系统

　　在开始通用协同仿真之前

　　世界上没有任何一种产品可以做所有事情并能够很好地满足所有需求。这就是Simcenter Amesim对其他工具开放的原因，并且它有很多与数值模拟环境进行交互的可能性。

　　我们可以区分三大类耦合：

　　1.将模型从第三个工具导入Simcenter Amesim：此功能使用户可以在其Simcenter Amesim模型中导入来自其他工具的某些特定零件。

　　2.将模型从Simcenter Amesim导出到第三方或内部工具：在数值模拟领域使用的许多软件中，处理在Simcenter Amesim下开发的模型可能会很有趣。

　　3.协同仿真：此处的目标是通过允许Simcenter Amesim与第三方或内部工具（当然可以是Simcenter Amesim本身）之间的双向交互来更广泛地解决一台以上计算机上的计算分布问题。

　　当两个不同的工具一起共同仿真时，通用协同仿真对应于最后一种情况。

　　表1列出了通用协同仿真支持的耦合特性。

　　协同仿真原理

　　如上所述，协同仿真意味着两个模型（至少）在它们自己的仿真环境（包括求解器）中进行仿真，并且以固定的时间步长进行通信（请参见图4）。模型之间的通信仅在固定的时间步进行。这就是每个模型被另一个模型视为离散的原因，两个模型通过不可见的零阶采样和保持耦合。

　　图4：协同仿真原理

　　执行协同仿真时，会将一个模型标识为主模型，并将通信时间步长加在从模型上。

　　注意

　　模拟以固定的时间步进行通信的事实并不意味着两个模拟工具都必须使用固定步的求解器。根据可用的软件功能，主/从求解器关联有四种受支持的可能性，即：

　　•固定步骤/固定步骤•

　　固定步长/可变步长

　　•可变步长/固定步长

　　•可变步长/可变步长

　　通用协同仿真主要用于与第三方或专有/内部代码建立协同仿真，但也可用于Simcenter Amesim-Simcenter Amesim协同仿真。

　　符合通用协同仿真的软件

　　图5说明了一些代码类型，这些代码类型可以利用与Simcenter Amesim的关联来执行协同仿真。 如前所述，Simcenter Amesim-Simcenter Amesim联合仿真也是可能的。

　　图5：与Simcenter Amesim共同仿真的第三方或内部工具类型

　　表2提供了来自仿真领域各个领域的广泛使用的专用第三方软件的示例，这些通用软件可以通过通用协同仿真与Simcenter Amesim结合使用：

　　范围和局限性

　　•“通用协同仿真”执行的协同仿真是显式类型，这是耦合伴侣求解器的“最小”要求，但最通用，最不受限的要求。从理论上讲，这就是为什么任何第三方或外部工具都可以通过协同仿真与Simcenter Amesim耦合的原因，前提是该工具也对协同仿真“开放”。

　　•目前，通用协同仿真仅限于双向求解器通信，即Simcenter Amesim与Simcenter Amesim本身之间，或Simcenter Amesim与其他工具之间的通信。换句话说，最多可以耦合两个辅助求解器：1个主处理器和1个从属处理器。

　　但是，可以通过将混合协同仿真（在Simcenter Amesim中）与“标准”协同仿真（有关定义，请参见1.7节）相关联来设想特定情况：例如，通过将Simulink模型（包括求解器）导入Simcenter Amesim中并同时进行。借助协同仿真功能，可以将Simcenter Amesim与另一个专用代码连接起来。

　　•就性能而言，协同仿真特别适合以下情况：

　　涉及的动力是弱耦合的；

　　通信时间步长大于系统中的最大时间常数；

　　该模型的“低频”部分执行大量CPU耗时的操作。

　　只有满足了上述三个条件，才能更好地使用求解器，有时才可以显着提高CPU速度。但是，在大多数情况下，协同仿真通常会减慢仿真速度，并且由于涉及的每个模型都被另一个模型视为离散模型，因此还会导致稳定性和/或准确性问题，这在将求解器耦合在一起时很常见。

　　•批量运行仿真和其他高级功能（并行或串行协同仿真选择），用于微调协同仿真方案（请参见混合协同仿真部分）仅符合“混合协同仿真”。

　　多重协同仿真

　　一般说明

　　•如果Simcenter Amesim是目标环境（模式1.1），则协同仿真模块是完全独立的（Simcenter Amesim将其视为标准子模型）。 因此，理论上不限制在同一Simcenter Amesim草图上混合不同块设置的可能性。

　　•可以在单个Simcenter Amesim系统中使用多个第三方模型（反之亦然），但不能在单个Simcenter Amesim系统中多次使用相同的第三方模型（反之亦然） ）。

　　•在目标环境中使用的联合仿真模块与独立系统一样多。

　　进阶功能

　　Simcenter Amesim协同仿真类型的详细信息

　　通用协同仿真当前支持三种不同的协议：

　　•网络协同仿真：两台计算机，每台计算机运行Simcenter Amesim；

　　•共享内存协同仿真：在多CPU计算机上运行两个Simcenter Amesim；

　　•导入协同仿真：在单CPU计算机上运行两个Simcenter Amesim。

　　本手册将描述这些协同仿真类型并提供使用示例。假定读者熟悉Simcenter Amesim的使用。如果不是这种情况，我们建议您在尝试下面的示例之前，先完成Simcenter Amesim教程手册的练习。

　　通用协同仿真支持的两种协同仿真类型如下：

　　•协同仿真：可执行文件的数量与仿真中涉及的应用程序的数量相同。每个应用程序都使用自己的求解器，并分别启动。应用程序仅在仿真期间交换数据。

　　图9：协同仿真方案

　　•混合协同仿真：只有一个可执行文件。选择一个应用程序为主应用程序，并试用另一个应用程序。其他应用程序不直接使用：它们导出由主机使用的求解器。典型的混合协同仿真可能包括使用例如第三方应用程序来试用用Simcenter Amesim创建的动态库。

　　图10：混合协同仿真方案

　　Simcenter Amesim的设计使其能够构建具有协同仿真或混合协同仿真功能的高级系统。

　　•使用名为“ libcosim”的库在“子模型”级别执行协同仿真。 该库在本文档的第二部分中进行了描述。

　　•可以通过名为“ usercosim”接口的专用接口执行混合协同仿真。 本文档的第三部分介绍了“ usercosim”界面的用法。

　　协同仿真还是混合协同仿真？

　　您可能已经注意到，协同仿真和混合协同仿真之间只有微小的差异。 在这两种情况下，都包含Simcenter Amesim求解器。 但是，执行联合仿真的“ libcosim”和“ usercosim”方式之间存在一些重要的功能。 这些要点总结在表5中：

　　该表显示“ libcosim”和“ usercosim”没有相同的哲学。

　　一方面，以常规方式配置具有“ libcosim”功能的Simcenter Amesim模型。求解器类型，参数和模拟打印输出间隔是从Simcenter Amesim主窗口设置的。参与协同仿真的每个可执行文件都必须单独启动。

　　另一方面，通过“ usercosim”接口，可以创建单个可执行文件，该可执行文件设置求解器参数，然后引导整个协同仿真循环。

　　为了明确起见，“ libcosim”是在Simcenter Amesim与外部可执行文件之间建立协同仿真的一种非常简单的方法。它使Simcenter Amesim图形用户界面可用于设置模型。 “ usercosim”是执行可以微调的协同仿真的更高级的方法。

　　为了更好地理解协同仿真和混合协同仿真之间的区别，让我们以串联关联的两个相同质量/弹簧/阻尼器系统为例，分别对每个系统进行建模和仿真，但与另一个系统通信它们共同接口的边界条件：

　　图书馆内容

　　该库包含与前面提到的协议相对应的3个子模型：

　　•“网络”子模型

　　•“共享内存”子模型

　　•“ amesim dll导入”子模型

　　图12：通用协同仿真库

　　该库的不同子模型旨在提供协同仿真功能：这意味着这些子模型旨在在两个求解器之间进行通信。 但是，我们可以区分前两个子模型和第三个子模型。 “网络”和“共享内存”子模型执行协同仿真，而出于兼容性原因提供“导入DLL”子模型。 使用此子模型，可以加载使用“ usercosim接口”构建的DLL。

　　共性

　　该库的“网络”和“共享内存”子模型执行标准的协同仿真（即非混合）。如1.1节所述，这意味着协同仿真中涉及的每个应用程序都必须单独启动。为了轻松地与协同仿真中涉及的其他应用程序交换值，已经开发了新的子模型。他们能够通过以下方式获取和发送值：

　　•网络（插槽），用于远程计算机；

　　•共享内存，用于本地协同仿真。

　　相同的方法已应用于使用共享内存的子模型和使用TCP / IP的子模型。因此，以下解释对这两个子模型有效：

　　这些子模型使在Simcenter Amesim和第三方应用程序之间共享值成为可能。 “共享”是指发送和接收一个或多个变量。显然，这在两个Simcenter Amesim模型之间也适用。

　　这些子模型有两种模式，分别是套接字的“客户端/服务器”和共享内存的“主/从”。这些模式对应于连接的两侧，并使用子模型的参数进行选择。

　　使用这些子模型，可以使两个模拟同步：服务器（或主服务器）确定集合点，然后服务器和客户端（主服务器和从服务器）在这些日期交换数据。汇合点通常在每个采样时间发生，其中采样时间是子模型的参数。

　　图13：集合点

　　这些子模型使用的C函数被分组在一个库中，因此可以轻松地使第三方应用程序与Simcenter Amesim通信。

　　警告

　　这些子模型不得用于在Simcenter Amesim模型中传输数据。您可以在同一草图中使用许多网络或共享内存子模型，但必须注意避免合并从服务器和主服务器（客户端和服务器）。主/从对（服务器/客户端）可能不在单个草图中。

　　提取模式

　　相同的子模型用于在两个Simcenter Amesim模型之一中创建服务器，并在另一个模型中创建客户端。 将子模型图标放在草图上时，将设置子模型的端口数：

　　图15：设置动态块的端口

　　在我们的示例中，我们为服务器创建了一个带有2个输入和3个输出的块，为客户端创建了3个输入和2个输出的块。 然后，我们连接我们希望交换的变量。

　　参数模式

　　我们进入参数模式来设置客户端和服务器。 要设置的参数如下：

　　•模式：定义子模型将充当服务器还是客户端。 请注意，包含服务器的应用程序必须在客户端之前启动。

　　•服务器端口：服务器将在其上等待新连接的TCP端口。 对于客户端和服务器，该值应该相同。

　　•采样时间：仅对于服务器：两次连续数据交换之间的时间间隔。

　　•服务器主机名：仅适用于客户端：要连接的计算机的名称。 （如果两个模拟位于同一台计算机上，则为本地主机。）

　　•输出变量：输出的初始值

　　素描模式

　　同样，使用相同的子模型在两个Simcenter Amesim模型之一中创建一个主模型，在另一个模型中创建一个子模型。 子模型的端口数量可以自定义：

　　图20：设置动态块的端口

　　构建与TCP / IP子模型相同的模型：

　　参数模式

　　在参数模式下设置主站和从站。 这里的参数有些不同：

　　•主/从模式：定义子模型将充当主模型还是从模型。

　　•采样时间：仅对于主设备，两次连续数据交换之间的时间间隔。

　　•共享存储器名称：共享存储器的标识符。 在主子模型上，该参数应该相同。

　　•输出变量：输出的初始值
