Altair HyperWorks 2020

　　Altair HyperWorks 2020是一套功能全面的开放式架构仿真套件，包括基于有限元素的线性和非线性结构分析，设计和优化功能(OptiStruct)，基于动态载荷的基于有限元素的高度非线性结构分析(RADIOSS)，电磁场仿真(FEKO，WinProp和Flux)，多体仿真(MotionSolve)以及复合分析和设计(ESAComp)；结合设计优化技术和多物理场功能，HyperWorks使用户能够驱动产品开发过程并根据高质量结果做出可靠的决策；可以使用其应用于流体与热学领域，无论用户是执行高级计算流体动力学(CFD)建模的分析师，还是需要快速了解设计方案上的流体或热效应的设计工程师，Altair都可以提供一整套工具来支持您的项目，从详细的组件分析到完整的系统性能，Altair为CFD提供了一系列可扩展的求解器以及强大的预处理和后处理软件；该程序是面向工程师和设计师的设计探索工具，它会自动创建智能的设计变体，管理运行并收集数据，然后引导用户了解数据趋势，进行权衡研究并优化设计性能和可靠性；需要的用户可以下载体验

新版功能

　　1、存储和调用自定义视图

　　新的“视图”工具使您能够保存模型的当前视图以供将来参考，并调用已保存的视图。

　　2、更新元素质量视图

　　除了现有的标准图例之外，元素质量视图现在还支持质量索引范围（QI范围）图例。

　　QI范围图例使您可以研究整体元素质量为最差，失败，警告，良好和理想的模型。

　　3、层上的实体核心几何

　　现在可以使用实体几何形状定义层的形状。

　　可以手动选择该几何图形，也可以从外部复合数据中选择。

　　在实现层后，将为每个具有实体几何形状的层创建一个空间定义厚度的悬垂表。

　　二、浏览器

　　1、自动完成搜索

　　根据模型数据，通过提供有关属性，运算符和值的建议，促进搜索字符串的自动完成。

　　2、嵌入式实体编辑器

　　通过实体编辑器启用与引用属性的交互。

　　现在可以编辑或查看多个级别的引用属性，而无需切换实体视图。

　　3、将实体属性附加到模型浏览器

　　现在，您可以将所有实体的实体属性附加为列，以促进快速，高效的查看，编辑，排序和过滤。

软件特色

　　通用差价合约

     可提供全方位的流动，传热，湍流和非牛顿材料分析功能，而又不存在传统CFD应用所遇到的困难。

　　无论网格元素的质量和拓扑如何，AcuSolve®均具有强大的功能，可扩展性和准确性。

　　没有CFD软件可以更快地达到最终目标：分析结果并探索产品的物理原理。

　　外部空气动力学

　　Altair ultraFluidX™专为超快速预测乘用车，轻型卡车，赛车和重型车辆的空气动力学特性而开发。

　　其最先进的技术针对基于GPU的能源和经济高效的计算进行了优化，以提供无与伦比的性能，并允许在一台服务器上对最复杂的模型进行夜间仿真。

　　在早期的概念设计阶段，与Altair Inspire Studio结合使用，ultraFluidX可以进行快速迭代以做出快速决策。

　　基于粒子的流体动力学

　　Altair nanoFluidX™是一种基于粒子的流体动力学（SPH）工具，用于预测复杂运动下复杂几何形状周围的流体流动。

　　一个主要应用是在包括旋转轴或齿轮的常规和电动车辆动力总成系统中模拟注油。

　　该分析使用基于GPU的快速有效的计算来计算系统各个组件上的力和扭矩。

　　简化的工作流程使刚接触模拟的物理测试专家可以进行建模。

　　离散元建模

　　Altair EDEM™是用于块状和粒状材料模拟的市场领先软件。

　　EDEM受行业认可的离散元素建模（DEM）技术的支持，可以快速，准确地模拟和分析煤，矿砂，土壤，纤维，谷物，片剂和粉末的行为。

　　EDEM可以与计算流体动力学（CFD）软件结合使用，以研究颗粒流体系统，例如流化床，固液混合，喷涂，过滤和干燥。

　　流动，传热和燃烧

　　GE的Flow Simulator由Altair独家发行，是一个集成的流量，传热和燃烧设计软件，可进行混合保真度仿真以优化机器和系统设计。

　　Flow Simulator适用于涡轮机械，汽车和能源，是用于GE Aviation发动机热，燃烧，润滑和燃料系统设计的统一流体系统设计工具。

　　它源于数十年的实际使用和经验，并具有航空航天质量水平的验证和检验。

　　多学科设计探索

　　Altair HyperStudy™是面向工程师和设计师的多学科设计探索，研究和优化软件。

　　HyperStudy使用实验设计，元建模和优化方法创建智能设计变体，管理分析运行并收集数据。

　　指导用户完成整个过程，以得出数据趋势，进行权衡研究并优化设计性能和可靠性。

　　它是最流行的CAE求解器的直接接口，并允许合并多物理场评估。

安装步骤

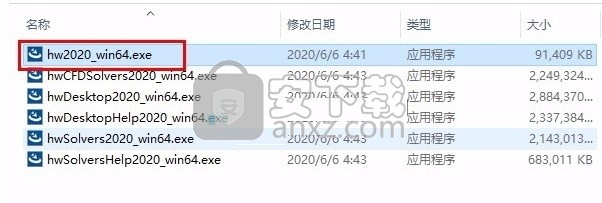

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据提示选择进行安装

　　6、桌面快捷键的创建可以根据用户的需要进行创建，也可以不创建

　　7、现在准备安装主程序，点击安装按钮开始安装

　　8、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　9、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

　　方法

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件复制到粘贴板

　　2、然后打开程序安装路径，把复制的文件粘贴到对应的程序文件夹中替换源文件

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　HyperStudy使用户能够使用实验设计，响应面建模和优化等方法来探索，理解和改进他们的设计。这些研究的结果可以使用HyperStudy的高级后处理和数据挖掘功能轻松进行分析和解释。HyperStudy的直观用户界面及其与HyperWorks的无缝集成，可直接进行模型参数化，而CAE结果读取器可简化研究设置。

　　HyperStudy允许进行灵活的多平台优化管理，并且通用且适用于任何焊接变形项目而无需进行任何修改。”

　　提高设计性能和质量

　　HyperStudy包括最新的，创新的优化，实验设计和随机方法，用于快速评估和改善设计性能和质量

　　进行权衡研究

　　HyperStudy的拟合功能使用户可以创建响应曲面模型。这些有效的替代物然后可以用于进行权衡研究。它们也可以导出为电子表格以供现场工程师使用。

　　减少开发时间和成本

　　HyperStudy可帮助工程师减少反复试验的次数，从而有助于减少设计开发和测试时间。

　　先进油井衬管的开发时间减少了60％（由Baker Hughes提供）

　　通过易于使用的环境提高生产率

　　HyperStudy的分步过程可指导用户设置和进行设计研究。它的开放式体系结构可以轻松地与第三方解决方案集成。

　　强大的数据集分析

　　全面的后处理和数据挖掘方法集可简化并帮助工程师分析和理解大型仿真数据集。

　　改善仿真相关性

　　HyperStudy的优化功能可用于改善分析模型与测试结果或其他模型的相关性。

　　材料校准时间减少80％

　　HyperStudy可将座位质量减少7％<>能力

　　实验设计

　　HyperStudy中的实验设计（DOE）方法包括：

　　全阶乘

　　Plackett-Burman

　　中央复合设计

　　修改的可扩展格点序列（MELS）

　　哈默斯利

　　D最佳

　　分数阶乘

　　Box-Behnken

　　拉丁超立方体

　　用户定义并直接输入外部运行矩阵

　　田口

　　研究矩阵可以包含可控制或不可控制的连续或离散变量。可以使用精确模拟或拟合模型进行DOE研究。

　　响应面法（适合）

　　可用的响应面方法是：

　　最小二乘回归

　　超级克里格

　　移动最小二乘法

　　径向基函数。

　　响应面可用于进行权衡，DOE，优化和随机研究。

　　优化

　　HyperStudy的综合优化方法解决了各种类型的设计问题，包括多目标和基于可靠性/鲁棒性的设计优化。这些方法是：

　　自适应响应面法（ARSM）

　　顺序二次规划

　　遗传算法

　　系统可靠性优化（SRO）

　　顺序优化和可靠性分析（SORA）

　　单回路方法

　　可行方向方法（MFD）

　　全局响应面法（GRSM）

　　多目标遗传算法

　　基于ARSM的SORA

　　用户定义的优化器

　　可以使用精确模拟或拟合模型来执行优化研究。此外，HyperStudy还提供了一个API，以整合外部优化算法。

　　随机

　　HyperStudy中的随机方法使工程师能够评估设计的可靠性和健壮性，并基于这些评估提供定性指导以改进和优化。HyperStudy采样方法是：

　　简单随机

　　哈默斯利

　　拉丁超立方体

　　修改的可扩展格点序列（MELS）

　　可以使用精确模拟或拟合模型进行随机研究。

　　后处理和数据挖掘

　　HyperStudy通过广泛的后处理和数据挖掘功能帮助工程师对设计进行更深入的了解。这极大地简化了研究，分类和分析结果的任务。研究结果可以作为统计数据，相关矩阵，散点图，箱形图，交互作用图，直方图和平行坐标等进行后处理。此外，HyperStudy会根据设计目标指导用户选择要使用的后处理方法。

　　自动获取最佳预测模型

　　数据拟合过程现在有了一种简单而新的方法- 通过训练自动拟合（FAST） -通过避免手动调整预测模型来节省时间。它会自动比较拟合结果，然后选择最佳方法并调整设置以使其数据与最高质量的预测模型相匹配。FAST适用于有噪声和无噪声数据，默认情况下会应用，并自动返回最高保真度结果，从而提供用于权衡研究的预测模型，或替代优化和随机研究中的昂贵模拟。

　　可视化4维分散数据

　　散点图和最佳选项卡中提供了气泡图，以了解更多信息并在研究期间做出更好的决策。

　　大小和彩色气泡使标准2D图上的4条信息可视化。

　　气泡在许多情况下非常有用，但在检查多目标优化的权衡时特别有用。

　　快速连接到表格数据

　　查找表已添加到安装程序中，以方便导入数据，例如测量数据集，在利用HyperStudy构建用于折衷研究的预测模型时帮助数据探索及其使用。

　　导出和重新使用拟合模型

　　Fit模型现在可以以Python格式（* .pyfit文件）导出，也可以使用安装程序中添加的新HyperStudy Fit模型导入。

　　使用这些功能，可以在用户之间轻松共享Fit模型，并将其重新用于不同的研究。例如，在一项研究中，可以将可在不同领域（NVH，耐久性等）开发的那些用于多领域探索。

　　将模型链接到工作流

　　现在，模型资源允许将文件和目录的整个内容分配为资源。它还可以定义和可视化模型之间的依赖关系，例如，通过建立从一个模型到另一个模型的文件传输工作流程来进行多物理场分析和优化。

　　将整套文件分配为多物理场分析或优化的资源

　　有效满足系统可靠性要求

　　一种新的基于可靠性的设计优化（RBDO）方法- 系统可靠性优化（SRO） –现在列在优化方法列表中。可靠性约束是针对整个系统的，而不是针对单个约束的，这是解决问题的固有方法。无论潜在的故障模式如何，都将识别不切实际的设计。此外，其强大的设计选项可在性能和灵敏度之间进行自然的权衡。

　　和许多其他

　　SimLab模型现在支持自动检测并导入变量和响应

　　FluxMotor电机预先设计工具中的模型现在可以连接到HyperStudy

　　使用模态保证标准（MAC）进行模式跟踪

　　可以以本地和基于云的格式使用。HyperWorks Unlimited无限使用AltairHyperWorks®解算器软件来模拟力学，流体，电磁等，包括建模，可视化和优化。为了使所有功能均以最高效率运行，HPC资源管理和用户友好的Web门户软件还随行业领先的Altair PBS Works™软件包中的每个系统一起提供。

　　物理设备

　　我们将Altair HyperWorks Unlimited物理设备中的HPC复杂性进行了整理。您将获得完全配置的小型硬件和无限的Altair求解器软件。虚拟设备

　　HyperWorks Unlimited虚拟设备可通过基于Web的高效门户按需提供Altair求解器，或作为现代可扩展HPC基础设施的订阅。安全的云访问

　　在安全的，基于云的平台上运行所有喜爱的CAE软件，以可承受的成本简化对高性能计算基础架构的访问。

　　扩展的计算能力

　　利用HPC的功能，可以更快，更准确地获得答案-各种规模的公司现在都可以使用此功能。强大的设计能力

　　HyperWorks Unlimited在设备中包括无限的HyperWorks单元，为大规模虚拟探索铺平了道路。易于部署和扩展

　　该交钥匙系统旨在简化部署。与传统的HPC解决方案相比，安装需要花费数小时甚至数天或数周的时间。根据需要在物理本地设备和虚拟设备之间进行扩展。强大的工作量管理

　　带有Altair PBS Professional™的PBS Works套件为资源供应，工作负载管理和调度以及远程可视化，通知和协作提供了一个现代，直观的框架。创新许可模式

　　Altair的许可模型使您的企业可以在安全的HPC基础架构上无限制地访问HyperWorks软件，这对于结构，电磁，流体动力学分析和优化的计算密集型求解器尤其重要。第三方求解器支持

　　我们使用开放式体系结构构建了HyperWorks Unlimited，因此您可以在自带许可模型中使用第三方求解器。

　　Radioss已成为汽车碰撞，跌落和撞击分析，终端弹道，爆炸和爆炸效应以及高速撞击的领导者和行业标准。

　　汽车，航空航天，电子，国防公司和研发中心非常重视它在理解和预测复杂环境中的设计行为方面所做出的贡献，例如在汽车碰撞，飞机开沟或对车辆的爆炸影响等方面。

　　与HyperWorks环境的紧密集成使Radioss成为功能强大的设计工具。收音机模型已做好优化准备。轻松过渡到优化求解程序OptiStruct和HyperStudy。

　　可扩展性，质量和可重复性

　　Radioss的高级多处理器版本（混合大规模并行处理）为大型，高度非线性的结构仿真提供了业界最佳的可伸缩性。使用高级质量缩放和单精度选项可以加快数量级，同时保持相同的准确结果。

　　无需减少全局时间步长或增加整体仿真时间，也可以实现详细而准确的分析。

　　诸如多域，子模型之类的提速解决方案是独特的解决方案，可在正确的时间延迟内提供正确的答案。实施中的特殊规定保证了结果的完全可重复性，而与并行计算中使用的计算机核心，节点或线程的数量无关。

　　这种独特的优势允许利用集群的优势，并在短时间内应用优化技术。由于软件的质量，结果的数值分散被大大降低。

　　以下是Altair收音机的一些主要优点：

　　Radioss提供了业界最全面的材料和破裂库之一。材料定律和断裂标准涵盖了混凝土，泡沫，橡胶，钢，复合材料，生物材料等的定义。与MDS（多尺度设计系统）的结合为精确的高级行为打开了大门。

　　Radioss与OptiStruct和HyperStudy紧密集成。可以轻松进行设计优化和耐用性研究，以提高设计性能。

　　收音机支持在响应用户输入时反应非常快。严格的质量保证机制使快速实施新功能成为可能，而不会降低质量。

　　PBS Professional是功能强大的工作负载管理软件。可以在多个基础架构上有效地管理和监视Radios的作业，以最大程度地缩短作业周转时间。

　　无线电的应用领域包括碰撞安全性，跌落测试，爆炸和流体动力冲击，末端弹道流体结构相互作用，成形和复合制图。

　　提供了一整套元素，连接器和边界条件。触点通过不同的算法进行管理，以在假定所有触点条件和某些装配条件的情况下实现准确性和鲁棒性。在Radioss到图书馆中提供了材料定律，包括复合材料，混凝土和土壤，……，破坏模型（Johnson-Cook，Extended Mohr-Coulomb…。）。任何破裂准则均可与任何重要定律一起使用。这些组合带来了300多种材料。先进的复合材料建模和仿真处于行业领先地位。

　　创新的元素配方可提供准确性，速度和强大的解决方案。对于简单和高级载荷工况以及约束设置，都支持数十种边界条件类型。

　　解决方案类型包括：

　　非线性显式动力结构分析

　　非线性隐式结构分析

　　显式计算流体动力学（CFD）

　　欧拉，拉格朗日和任意欧拉-拉格朗日（ALE）公式

　　平滑粒子流体动力学（SPH）

　　基于有限体积法（FVM）的安全气囊模拟。精确部署安全气囊的独特解决方案。完全与结构耦合的纯CFD解决方案。

　　XFEM用于多层壳中的裂纹扩展。人们对挡风玻璃破裂预测（能量吸收）的行人冲击以及电子行业冲击下的屏幕行为，冲击下的洗衣机盖甲板行为等产生了浓厚的兴趣，…

　　多域管理具有精细网格组件的模型，这些组件需要“缩放”破裂预测。此功能与FSI（流体结构分析）完全兼容

　　用于准静态问题，跌落和冲击测试的高级质量缩放，以增加时间步长并顺便减少运行时间，而不会降低精度。

　　用于组件或子结构局部设计的子模型。

　　乘员安全

　　为了车辆乘员的安全，模拟收音机可以访问大型的假人，障碍物和撞击物库。通过与Humanetics和CellBond的合作，Radioss提供了业内最全面的工具集。也可以与Madymo（TASS）耦合。此外，HyperCrash和HyperMesh建模环境为汽车碰撞和安全性仿真提供了出色的支持。
