ReCap 360 Pro 2018

　　Autodesk ReCap 360 2018是一款非常强大数据扫描工具，程序系统中内置了激光扫描技术，可以将设计人员提供的所有物体以及活体进行扫描，然后把所有的数据都传输到CAD软件中；用户可以在ReCap中创建的任何度量，区域，标记和选择，以及项目中的任何常规点，都可以直接为其分配注释，从而实现更丰富的通信形式；通过选择画布内对象上的注释工具，可以随时将标题和描述文本以及图像附件添加到注释中；现在，可以通过Web和桌面应用程序的ReCap用户的标记工具在RealView中突出显示所选区域；此功能可突出显示所选区域，突出显示区域的方法与选择工作流程相似，并使用矩形或栅栏(套索)工具；除了样式选项之外，Markup与标准选择工作流程相比的优势还包括：它的重叠能力，因为选择不是由点定义的，该工具还可以在A360 Web界面以及桌面应用程序中的RealView中使用，标记仅在创建标记的同一视图中可见；需要的用户可以下载体验

新版特性

　　1、Autodesk ReCap软件是一个独立的应用程序

　　它可以使通过引用多个索引的扫描文件(RCS)来创建一个点云投影文件(RCP)。

　　可以通过Windows开始菜单或从Autodesk ReCap桌面图标中启动它。

　　可以用Autodesk ReCap将扫描文件数据转换成点云格式，使其能在其它产品中查看和编辑。

　　2、Autodesk ReCap处理大规模的数据集

　　使你能够聚合扫描文件，并对其进行清理、分类、空间排序、压缩、测量和形象化。

　　由此生成的高速格式就可以被AutoCAD和及其它Autodesk应用程序使用，如Autodesk Revit和Autodesk Inventor软件。

　　在Autodesk ReCap中，可以通过选择要输入的扫描文件来创建一个新项目。

　　它支持很多流行格式的扫描数据，包括Faro、Leica以及Lidar等等。

　　选择了要输入的扫描文件后，可以调整影响点云尺寸和外观的输入设置。

　　此时导入的文件会被显示在投影屏幕上，可以用多种工具对扫描文件进行操作。

　　3、默认(Home)瓷片菜单提供了访问一系列与投影相关的动作。

　　可以将当前的目标投影作为点云投影文件(CRP)保存或作为点云扫描文件(RCS)导出，两都可以被附加到AutoCAD图形中。

　　可以输入额外的扫描文件到当前投影中或打开另外的投影。

　　参数选择(Preferences)工具可以修改投影设置，帮助(Help)工具提供使用Autodesk ReCap的详细信息。

　　显示工具瓷片菜单提供了分析点云的工具，改变其外观、修改工作区中组件的显示，及指定照明选项。

　　限制盒瓷片菜单提供了与限制盒一起工作的工具，以定义场景中不同的体积。

　　投影导航器瓷片菜单提供了一站式访问扫描区域和个别扫描文件。

　　投影导航器可以一直附着在投影瓷片菜单上，这样使得只有当停留在它之上或操作它时它才处于打开状态。

　　如果想在工作时保持它是打开的，就把它从瓷片菜单中脱离并且把它移动到开启或关闭程序工作区的位置。

　　在Autodesk ReCap创建完点云文件后，或者如果从别人那里收到文件后，就可以附加该文件到你的AutoCAD图形中。

软件特色

　　日前，地理信息行业两大巨头欧特克(Autodesk)和拓普康(Topcon)共同宣布了ReCap360以及ReCap360 pro软件支持GLS-2000激光扫描仪原始数据导入的消息，值得注意的是，这个数据导入的过程将“不再需要中间处理软件的数据转换”。

　　在这之前，如果测绘人员想要从一台拓普康扫描仪中将数据导入欧特克点云处理软件，那么他不得不先使用TopconScanMaster软件对数据进行预处理。

      如今不需要这么麻烦，用户可以直接导入数据，并进行“查看、注册、测量、标记、加工和编辑”等操作。

　　“伴随拓普康和欧特克联合提供的BIM解决方案，用户现在可以在点云处理的任意阶段直接向 ReCap 360 和360 Pro导入他们的扫描数据，这使得数据处理的进程效率大大提高——包括注册(目前仅支持Pro)、清洗、索引、分割以及其他功能，”拓普康地理位置解决方案部门副总裁 Charles Rihner说，“一旦数据开始支持 ReCap 360 和Pro，拓普康GLS-2000捕捉的地理信息数据就能够支持欧特克的更多软件，如AutoCAD、Revit、 Inventor、 Navisworks、 InfraWorks和3ds Max。”

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

　　在之前需要把电脑中的网络断开，这样可以避免失败

　　1、然后运行recap pro2018，我们会发现直接进入了主界面，选择“start trial or activate”；

　　2、在弹出的界面中，点击“enter a serial number”；

　　3、此程序有30天的试用期，但是现在需要点击激活按钮

　　4、输入recap pro2021序列号【666-69696969】，点击下一步继续；

　　Product Key: 919J1

　　Serial: 666-69696969, 667-98989898, 400-45454545, 066-66666666

　　5、然后再弹出的界面中选择第二项“request an activation code......”；

　　6、接着点击退出按钮，重开软件，重复上面的步骤，当此时会多处“i have an...”，进行勾选

　　7、打开crack文件夹中的注册机“xf-adesk20_v2.exe”，首先一定要先点击patch，弹出“successfully patched”才能进行下一步

　　然后开始将软件中的request code中的内容复制到注册机中，点击generate将会出现activation激活码，复制到软件中，点击“next”；

　　8、完成以上操作步骤就可以将应用程序完成，此时该程序已经

使用说明

　　更新缺少的扫描文件

　　当找不到扫描区域时，该行的右端会显示一个问号（？）。您可以双击问号以更新扫描位置。该程序将检查其他丢失文件的位置。如果您移动了包含多个文件的文件夹，这将很有用。

　　注意：如果打开的项目缺少RCS文件，则在打开项目时会自动提示您更新文件。

　　关于剪切和删除点

　　裁剪提供了一种隐藏点云的多余部分而无需永久删除点的方法。例如，您可以使用剪裁修剪掉激光扫描中拾取的人员和车辆。在下图中，使用了多个修剪区域来卸下支撑船的船架。

　　就像创建“扫描区域”一样，剪切操作源自准确的选择。做出选择后，可以根据要从场景中删除对象还是将其隔离来指定是在剪切边界的内部还是外部剪切点。

　　删除剪辑边界以恢复显示剪辑点。在具有多个剪辑边界的点云中，您可以选择删除所有边界，或者按时间顺序退一步以一次删除一个边界。

　　删除点

　　您也可以通过直接选择点或通过删除带有清除点的扫描区域来从扫描文件中永久删除点。这是清除感兴趣区域之外的无关点的好方法。如果需要恢复不想删除的点，请在“删除”操作后立即单击“撤消”按钮或Ctrl + Z。

　　注意：删除点时要小心。删除将从扫描文件中永久删除这些点。删除它们后，可以立即使用撤消来恢复它们；否则，必须还原从项目中集体删除的所有点！

　　恢复已删除的点

　　除了在项目中执行删除操作后可以直接使用的标准“撤消”操作外，您还可以“恢复”所有已删除的点。这可从主菜单的“主页”弹出菜单中获得。

　　确认后，以前删除的所有点都将添加回项目中。

　　注意：这不包括通过下一部分描述的“收缩”优化删除的点。

　　燃烧/收缩

　　在项目保存期间，可以对删除的点进行其他数据优化。这可以通过以下两种方式之一来完成：

　　当您保存项目，重点回顾询问您是否要优化它。此过程将重写扫描文件，并标记每个已删除的点。删除的点仍保留在文件中，并且可以恢复。无论如何，ReCap都可以使用这些标记来大大提高运行时性能。

　　要完全删除已删除的点，请执行“ 另存为”操作。ReCap会以类似于优化提示的优化消息提示您，并带有简单的“ 保存”过程，并特别询问您是否要永久删除已删除的点。如果您同意，则将完全删除已删除的点来重写新项目。

　　距离和角度

　　所有测量都源自下方的“上下文”图块工具栏。对于标准ReCap用户，这提供对基本距离工具和“注释”工具的访问。高级测量选项仅适用于ReCap Pro用户。Pro Web用户也可以使用此功能的一部分，但由于它严格依赖RealView环境，因此某些高级测量选项不可用。Web界面中提供Notes，Markup，Freehand和Ortho测量。

　　您可以使用测量工具来确定

　　两点之间的距离

　　与两个主要点有关的正交距离

　　三点形成的角度

　　一张脸与另一张脸的角度

　　圆柱物体的圆周或中心到物体的距离，以及它们的直径和坐标

　　注意：在3D空间中工作可能会很棘手。请务必从不同的角度查看这些测量值，以确保您已捕捉到正确的点。

　　通过下部的上下文工具菜单（通常通过注释或测量图块）访问距离菜单。这将生成“距离菜单”弹出按钮。

　　徒手距离

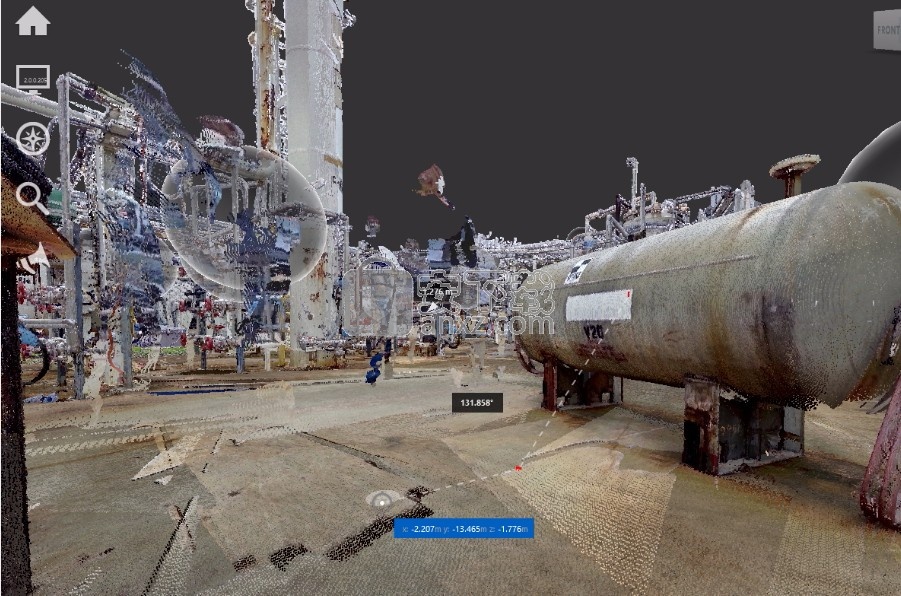

　　手绘距离工具在3D和RealView模式下可用，并且只需选择2个点即可定义线性距离以及_x _，_ y_和_z_坐标。您可以通过按Shift键在“距离”菜单中切换，以使用其他工具定义端点（例如，测量到管道中心的距离或选择与_x_轴正交的端点）。

　　您还可以通过手绘工具在3D或RealView模式下查看相对于地板（_xy_平面）的距离测量角度。为了准确表示相对于选择的角度测量值，请使用“上下文”主菜单中的“面”或“三点”工具。

　　三点和面孔

　　面和三点工具可测量角度。放置角度测量非常简单，并且可以根据选择的模式选择3个点或2个面来快速得出。

　　3点

　　面孔

　　其他距离功能

　　ReCap的距离功能中提供了许多其他功能，这些功能可以揭示获得特定测量值的其他功能。在上面的示例中，我们可以看到距离工具提供了关于两个主要点之间的距离的实时反馈，以及围绕场景_x _，_ y_和_z_平面的辅助信息。

　　与ReCap的其余测量工具一样，可以通过单击和拖动随时调整端点的位置，将测量值复制到剪贴板并粘贴到基本上任何程序中，可以通过“眼睛”图标隐藏测量值的物理表示。 ，并且可以附加注释和/或图像。

　　正交捕捉

　　您也可以随时通过按Shift键直到找到所需的工具，或直接通过“距离菜单”弹出菜单，随时切换到任何“正交捕捉”模式。

　　激活正交模式后，您选择的工具将基于与这两个点相关的水平和垂直轴进行测量。

　　默认情况下，选择两行中的较长者。您可以使用Shift键在选定的测量之间切换。

　　可以通过单击标记上的任意位置来访问上下文工具和样式选项。

　　标记可用的颜色包括：红色，蓝色和绿色。

　　阴影图案也可以打开或关闭。

　　与其他注释一样，可以从画布或从项目资源管理器将细节（包括图像）添加到标记中。

　　使用“管道捕捉”工具处理管道或圆柱形物体时，可以获得更高的精度。激活此模式后，通过直接在“距离”菜单中选择它或通过在菜单中按Ctrl进行切换，ReCap会自动检测光标下方的任何圆柱对象，捕捉到横截面，并最终从中心或沿圆周选择的点。

　　尝试检测管道或圆柱形物体时，可以看到选择十字右上方的进度微调器。并且，当识别出要与“管道捕捉”工具一起使用的对象时，代表其估计周长的绿色环将出现在光标下方。请记住，密度低或无关的区域会使检测更加困难；在这种情况下，您可以选择继续悬停，直到看到代表您想要的测量的戒指。对结果满意后，单击一次以将环锁定到位。默认情况下，距离测量沿锁定环的圆周开始；但是，您可以通过按Alt键在圆周和圆心之间切换距离测量的起点。

　　要测量与“管道捕捉”选择的距离：

　　此时，应在锁定环的中心点或圆周与光标的当前位置之间粘贴距离箭头。移动光标，单击所需的端点，然后按“完成”完成测量。您还可以通过以下方式将端点定义为另一个圆周：在“管道捕捉”工具仍处于活动状态的情况下，将鼠标悬停在第二个圆柱对象上，然后重复检测该对象的步骤。如果采用此方法，则可以测量中心到中心，圆周到周长的距离或两者的组合。

　　此外，您可以使用“距离”菜单中的任何其他工具从管道或类似对象进行测量。设置绿色环后，立即按Shift键切换其他距离工具，并通过切换Alt来从其周长或中心进行测量。

　　您可以随时通过单击并拖动来重新定位测量的端点，只要：

　　它沿其原始周长保留（应用于外围端点）。或

　　您可以在拖动到新对象时定义一个新圆柱体（适用于中心和周边端点）。

　　设置所有点和距离后，您可以将鼠标悬停在所选的距离测量上以获取详细信息，以及将鼠标悬停在独立的“管道捕捉”选择上的端点以查看直径和坐标。

　　测量为固定点：

　　您还可以将周长设置为固定点，而不是测量到另一个点的距离，以便查看管道或圆柱的坐标和直径。第一次单击以锁定绿色环后，按键盘上的Enter键将固定点设置为中心，然后将鼠标悬停以查看测量值。

　　注意：“管道捕捉”功能仅在Pro中可用。

　　在此状态下，仍然可以使用Shift键切换“正交”，“手绘”和“曲面捕捉”模式。

　　表面捕捉

　　使用“曲面捕捉”可以从根本上测量起始曲面点和从选区向外突出的点之间的间隙。与“徒手画”工具不同，此工具确定选择的垂直原点，以产生一条延伸到光标的白点虚线，从而使您可以确定端点。可以直接从“距离”菜单访问此工具，也可以在“距离”菜单中使用其他工具的同时通过切换Shift键来访问此工具。

　　光标右上方的黄色箭头表示您选择起点的能力。单击一次以设置起点。默认情况下，“曲面捕捉”工具锁定到从所选点向外延伸的轴。工具提示会提示您，并提供使用Tab键锁定到平面（并返回到轴）的选项。黄色实线（外轴）或白色实线（平面）表示从您选择的点开始测量的距离。锁定到平面仅显示从起点开始的平面延伸，而不会产生用于确定游隙的向外（垂直，水平）轴。

　　要选择端点，只需将光标移至所需点并单击即可。可以使用“管道捕捉”工具通过按Ctrl交替定义端点。请注意，在此模式下，使用Shift键可在其他距离工具中旋转以禁用“曲面捕捉”，然后ReCap使用您的起点在切换模式下开始测量距离。

　　坐标框显示为位于表面上的3条黄色虚线（第三条线通常与测量线平行）。您可以随时通过单击并拖动来重新定位测量的任一点。

　　注意：Surface Snap功能仅在Pro中可用。

　　查看和纹理

　　以任何格式导出的照片项目均以RealView模式显示在Web应用程序中。这使您能够以真实的视角浏览场景。

　　鼠标左右键可根据工具选择和光标在视图窗口中的当前位置来浏览项目。

　　默认情况下，您的项目以3D纹理显示。您可以选择调整视图。

　　着色器

　　在“显示纹理”弹出窗口中：

　　无阴影：本质上使用半透明的线框使场景不可见。

　　线框

　　显示→线框。在您选择的纹理模式上的网格线框中包含您的项目。

　　导航

　　滚。允许图像上下翻转。

　　轨道。沿轴旋转视图。

　　缩放。放大或缩小。

　　适合查看。缩放屏幕，以便可以看到您的所有项目。

　　潘。在不更改视点的距离或角度的情况下左右移动图像。

　　转台。从固定区域旋转对象（即，场景旋转，但不要在场景中四处移动）。

　　修整

　　限位箱。一个临时的可调整3D框，用于定义项目的可见范围。

　　锁定到单个图像

　　您可以通过单击右栏中的缩略图来隔离，导航，删除和取消缝合单个图像的选项。这种做法本质上是将所选照片叠加在整个场景上，对于确定图像中正确定位的网格并提示需要手动重新缝制（特别是在“线框”或“无阴影”模式下）非常有帮助。

　　导出图像和视频

　　导出图像

　　捕获JPEG或PNG格式的模型的屏幕视图，以导出为图像以在演示文稿或文档中使用。

　　出现对话框提示您调整图像导出的设置。

　　选择您喜欢的文件格式，以及尺寸，文件路径和名称。导出后，您的文件将在您的预定义目标位置可用。

　　导出视频

　　现在，ReCap提供了一种快速的方法，可以将“查看状态”转换为方便的动画，以创建演示文稿或工作包材料。利用状态之间的库存转换，ReCap可以生成在状态之间无缝移动的动画，从而在模型中保持上下文感。在“视图状态”标题下以及在单独的组中，可以找到两个上下文工具来访问回放和导出文件。

　　通过在项目资源管理器中将鼠标悬停在组条目上可以找到“ 播放”按钮来启动播放。开始播放后，ReCap会自动循环显示该组中包含的视图状态，从项目浏览器中显示的状态开始，从上到下。

　　可以在“视图状态”列表中添加，删除或移动新的视图状态，以扩展或修改动画结果。因为我们正在使用View State的标准动画，所以最好将各个View States视为动画工具包用来在项目中移动用户的关键帧。

　　还可以通过Pro订户的组标题的上下文UI将动画导出为视频。

　　当前的导出选项允许具有720p，1080p或4k分辨率的MP4或AVI格式。您还可以选择“循环播放”视频，并在视图状态之间的过渡中切换缓动的使用。关闭缓动可在每个视图状态之间创建恒定的行进速度

　　导出后，视频将提供点云的清晰，全分辨率可视化效果，并消除了在ReCap中查看动画时可能出现的任何过渡伪像。
