Altair Flow Simulator V18R1

　　Flow Simulator是一款非常热门且实用的流，热传递和燃烧设计软件，可以直接对用户的需要进行模拟的产品进仿真，同时还可以优化机器以及进行系统设计；内置的AcuSolve模块非常强大，它是一个领先的通用计算流体动力学（CFD)求解器，能够解决最苛刻的工业和科学应用，强大且可扩展的求解器技术可提供无与伦比的准确性，从而为用户提供支持；不仅如此，为了让用户在使用过程中更加顺畅，程序还为用户提供了nanoFluidX模块，该模块是针对SPH流体动力学模拟而设计，可以帮助用户对不同环境下的场景进行模拟，同时还可以预测各种复杂运动而产生的几何形状流量数据；需要的用户可以下载体验

软件功能

　　1、可在单一平台内提供跨学科建模和优化功能，在 3D 设计环境中进行流体动力学、热传递和燃烧等机械设计。

　　2、通过该工具，用户可以导入实际硬件并利用 3D CAD 点云来自动创建叠加在机器硬件上的计算模型。

　　3、经过扩展的预配置单元和组件库可用于仿真各种物理现象，包括可压缩和不可压缩的流体流动;

　　4、浮力驱动流动;

　　5、旋转腔体系统流动;

　　6、传导、对流和辐射传热;燃烧化学平衡和组份输运。

　　7、Flow Simulator 具有现代化的图形用户界面、高级仿真功能，精度、速度和鲁棒性均十分优异，因此是我们的主要日常工作工具，可用于设计和仿真引擎密封系统、结构冷却、旋转腔体系统、燃烧室冷却和热管理。

软件特色

　　1、快速准确的混合保真（1D，2D和3D）流动模拟，可处理复杂几何和长时间瞬态任务。灵活的通用平台，允许不同的组根据其垂直方向执行建模，从而组合起来创建系统模型。

　　2、现代图形用户界面，能够将3D数字CAD与分析模型叠加/集成。GUI适用于将Pre / Solver /和Post全部嵌入单个界面的设计。完全集成的优化模块提供了在3D建模环境中快速浏览整个设计空间的功能; 系统模型可以根据流量配置，形状，尺寸和热特性进行参数化，以实现最佳的成本效益设计。

　　3、扩展的预配置元件/组件库，利用大量公开可用的压降和传热特性的实验数据。这个完全可扩展的平台使客户能够无缝地利用Python脚本集成他们自己的IP和元素配方。

　　4、行业应用

　　Flow Simulator可用于许多行业，包括航空航天，发电，石油和天然气动力转换，运输，增材制造，汽车等。Flow Simulator的功能涵盖了这些行业的广泛应用，包括涡轮机械旋转腔系统，二次流和发动机密封，燃烧室冷却，燃料/润滑系统和电厂管道网络。该软件还可用于可再生风力涡轮机和发电机冷却和热管理。对于增材制造，它允许热交换器设计和优化。

安

装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　4、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

　　5、桌面快捷键的创建可以根据用户的需要进行创建，也可以不创建

　　6、现在准备安装主程序，点击安装按钮开始安装

　　7、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件复制到粘贴板

　　2、然后打开程序安装路径，把复制的文件粘贴到对应的程序文件夹中替换源文件

　　3、然后回到安装包，将注册文本进行合并，然后运行程序，弹出许可证添加界面
       输入flowsimulator_SSQ.dat许可证的路径
       默认路径C:\Program Files\FlowSimulator\flowsimulator_SSQ.dat
      点击save保存即可；

     4、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　Flow Simulator可用于许多行业，包括航空航天，发电，石油和天然气动力转换，运输，增材制造，汽车等。

　　Flow Simulator的功能涵盖这些行业中的广泛应用，包括涡轮机械旋转腔系统，二次流和发动机密封，燃烧器冷却，燃料/润滑油系统以及电厂管道网络。

　Flow Simulator是一种计算机程序，用于分析流经流动导管网络（有时称为元件或电阻器，通常称为元件）的稳态可压缩和不可压缩流体流动。

　　Flow Simulator已创建用于燃气涡轮发动机的设计，它具有处理旋转参考框架和固定参考框架中的流以及在参考框架之间传输流体的功能。由于流体的旋转速度在燃气轮机分析中至关重要，因此Flow Simulator包含一个腔求解器，该求解器可计算角动量平衡。腔求解器以及旋转元素，沿切线方向成角度的元素，涡旋元素和涡流腔室可用于模拟旋转流场。

　　Flow Simulator可以使用可压缩气体和不可压缩液体作为工作流体。可压缩气体选项可以使用一种或两种的混合物，例如空气和蒸汽。可用的流体成分选项包括：作为理想气体的空气，单一真实气体，作为理想气体的空气与一种真实气体的混合物以及两种真实气体的混合物。Flow Simulator与NASA的CEA库链接在一起，以允许更通用的气体混合物以及反应流。Flow Simulator中可用的不可压缩液体包括水，喷气燃料和油。用户还可以根据需要输入自定义流体属性。

　　Flow Simulator网络由称为“元素”的流导管组成，这些流导管连接在称为“腔室”的节点之间。网络的边界由“边界室”定义，边界室具有固定的流体属性，例如温度和压力。流量通过边界室流入和流出网络。各种类型的元素都可以在流网络内使用。元件的选择包括孔，管，泵，弯头，阀门，喷嘴，用于旋转流动，膨胀，收缩的密封和涡旋。所有类型的元件都有一个上游腔室和一个下游腔室。

　　共有四种腔室类型：增压腔室，它通过将动态项固定为零来消散输入流的流体速度。动量室，该动量室从进入的流中计算出所得的室流速（包括方向），并使用与下游节流对齐的动压力分量来驱动流出的流；惯性室与动量室类似，不同之处在于它在惯性（绝对）参考系中跟踪流体特性（例如速度和总温度），并允许在具有不同转速的框架之间进行传递。第四类腔室，即涡流腔室，没有像前三个类腔室那样附着在元件上。涡流室将数据存储在绝对参考系中，并用作涡流和空腔的参考室。

　　Flow Simulator模型由腔室和元素网络组成，在边界腔室处定义了流体压力，温度，速度，流向和混合比，并具有一定的网络。在模型中定义了每个元素的流阻特性。在内部（非边界）腔室中规定了压力，温度和速度的初始猜测值。为了完成输入，包含了一组常规数据，这些数据指定了输出文件要求，收敛容差和解决方案控制参数。下图显示了以示意图形式说明这些功能的示例网络（由Flow Simulator GUI预处理程序生成）。

　　图片：示例流程模拟器模型

　　在求解模型时，Flow Simulator使用松弛的Newton-Raphson求解器来迭代地更新内部腔室压力，并逐步向溶液移动，直到内部腔室中的流量连续性达到指定的公差范围内为止。对于每个迭代步骤，将基于在内腔处新的一组计算出的流体特性，重新计算通过所有元件的流量。随后，根据流进入每个腔室的元件的出口条件，在所有内部腔室中重新计算温度和速度。利用每个内部腔室的流入和流出之间的差（称为腔室流量不平衡）和为元件计算的特征电阻（称为dW / dP），然后进行一组新的压力猜测，并重复该过程，直到模型收敛或指定的最大迭代次数用尽。当模型收敛时（或运行由于其他原因而完成，例如，当分配的迭代次数未达到收敛时，用户决定不继续运行更多的迭代），将写入输出文件并结束运行。

　　GUI概述

　　Flow Simulator的输入文件（也称为“数据库”或“模型”）是基于文本的（可使用文本编辑器编辑），但不建议“手动”编辑。建议使用Flow Simulator GUI（对于大多数用户而言，也是唯一的工具）来创建和修改模型文件。Flow Simulator GUI作为单独的程序运行Flow Simulator解算器，并自动读取结果以显示在（GUI）中。在Flow Simulator GUI中使用Flow Simulator解算器是如此无缝，以至于用户可能不会意识到它们是两个单独的程序。

　　总体布局和

　　本节将描述GUI中的布局，窗口和小部件。

　　菜单栏

　　1个文件：

　　提供对以下主要功能的访问：

　　打开：打开现有的Flow Simulator模型

　　新建：生成空白的新模型

　　另存为：保存模型

　　导入/导出：导入或导出.out文件。此选项用于与其他Flow Simulator模型之间来回传递信息。

　　加载IGES：将IGES文件加载到模型屏幕上。

　　比较：显示“结果比较”小部件，可用于比较两个结果文件。

　　结果文件33：调出加载屏幕，以允许用户选择要加载的结果文件。

　　打印：打印结果。

　　退出：退出Flow Simulator。

　　2编辑：

　　撤消：恢复最新操作。

　　重做：重复最新操作。

　　复制：复制所选的实体组。

　　删除：删除所选的实体组。

　　旋转视图：根据用户执行的鼠标移动来旋转视图。

　　Pan View Center：允许用户通过鼠标移动在屏幕上平移模型。

　　群组：有两个选项-

　　“模型浏览器”：浏览模型中已经创建的组。

　　“创建组”：允许用户创建一个可以包含任意数量实体的新组。

　　可选的IGES：如果存在IGES，则此选项可打开和关闭IGES的选择功能。

　　可选图像：如果存在图像，则此选项可打开和关闭图像的选择功能。

　　3视图：

　　重置：将整个GUI屏幕，工具栏和小部件的视图重置为其默认状态。

　　工具栏：打开和关闭以下工具栏-文件，视图控件，视图方向，预处理，后处理，求解器，概率DOE和工具。

　　信息：打开和关闭“信息”小部件。

　　输出：打开和关闭“输出”小部件。

　　社区：打开和关闭“社区”小部件。

　　帮助：打开和关闭“帮助”选项卡。

　　每日提示：打开和关闭“每日提示”标签。

　　4-工具：

　　创建UDE：允许用户定义自己的自定义元素，也称为用户定义元素（UDE）。

　　重编号：提供各种选项来重编号实体。

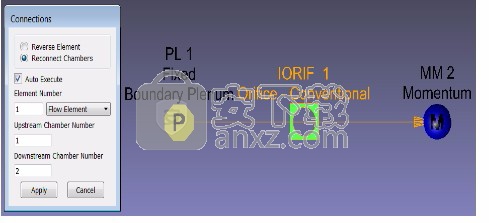

　　元素连接：

　　允许重新连接元件上游和下游腔室。可以通过手动输入元件和腔室编号，或通过建模屏幕单击所需实体来使用。还允许元素反转。

　　合并模型：

　　使用户能够在当前建模屏幕中组合多个Flow Simulator模型。用户必须通过提示选择一个.out文件以加载到模型上。

　　比较模型/结果：

　　允许用户比较模型数据库信息和/或结果文件。它仅要求用户选择适当的比较类型并选择要比较的文件。

　　添加/编辑评论：

　　允许用户向建模屏幕添加标题和副标题。

　　刷新/居中标签：刷新实体标签并将它们对称地重新放置到与实体相邻的位置。

　　计算距离：计算两个光标选择的点或两个iges顶点之间的距离。

　　检查模型：检查模型是否存在输入错误。

　　5个设置：

　　显示选项：

　　出现带有几个显示选项的菜单：

　　带有“复选”选项的框允许用户打开/关闭每个复选框旁边显示的项目。

　　箱和元素源决定了所显示值的来源。单流流量可以是质量流量，也可以是循环参考流量的百分比。数字精度确定每个项目要显示的位数。

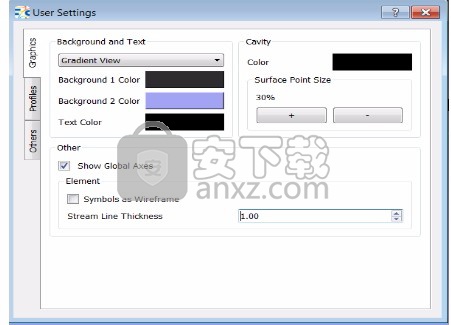

　　用户设置：

　　为各种Flow Simulator设置授予几个可自定义的选项：

　　外观菜单允许在背景视图的多个预设之间切换。快捷菜单允许自定义常用操作的快捷键组合。

　　“自定义对象树”选项允许自定义“对象树”菜单。

　　应用程序设置允许修改常规程序和可视化设置。记录允许用户记录Flow Simulator操作。

　　单元维护：

　　单位维护菜单允许用户从3种基本单位集中选择：Flow Simulator，这是用户最常用的单位集合，主要是美国惯用单位。美国与Flow Simulator非常相似，差别很小。在SI集下也可以使用SI系统。

　　用户还可以选择创建自己的单位集。只需在“单位数量”菜单下进行所有首选项更改，然后保存单位系统。确保选择“设置当前”以在“单位设置”菜单下选择您的单位设置。

　　6-预处理：

　　元素库：将元素库窗口移到左侧窗格

　　属性编辑器：在右侧窗格中显示属性编辑器

　　腔体属性编辑器：在右侧窗格中显示腔体属性编辑器

　　模型浏览器：根据选择的选项（模型浏览器，热模型浏览器，几何浏览器），它将打开左侧窗格中的相关菜单。

　　模型参数：变量编辑器在右侧窗格中打开“变量编辑”小部件，“瞬态任务”调出瞬态设置小部件：

　　保存的视图：在左侧窗格中打开“保存的视图”小部件，使用户可以在以前保存的屏幕快照之间切换。首先，创建当前视图的快照：

　　然后，更改视角：

　　单击“ View1”返回到先前保存的快照状态：

　　基准平面：

　　Flow Simulator允许用户创建和保存基准平面，以用作模型实体的锚点。

　　例如，如果物品移动如下所示：

　　可以基于其中一个实体创建基准平面，以将移动后的实体捕捉回到已知基准。只需在“ SnapPlane”中命名并单击“从视图中选择”即可创建一个新飞机：

　　选择“ Plenum Chamber 2”以创建基准平面，然后单击“保存”：

　　基准平面将出现在左上方菜单中。多选所有实体，然后右键单击其中一个以调出SnapTo选项：

　　选择SnapTo之后，所有实体都将在基准平面上对齐。

　　请注意，可以通过其X，Y和Z坐标来手动输入基准平面的原点，并可以通过“方向”菜单定义平面的方向：

　　自定义材料属性：打开一个对话框，以创建用户定义的气相，液相或固相自定义材料。

　　只需以标量或数组的形式填写新的自定义材质的名称及其属性。单击“保存”后，即可在Chamber属性编辑器中的“材料选择”下拉菜单下使用该材料。

　　模型转换器：允许用户将模型运行类型从可压缩转换为不可压缩，反之亦然。

　　7后处理：

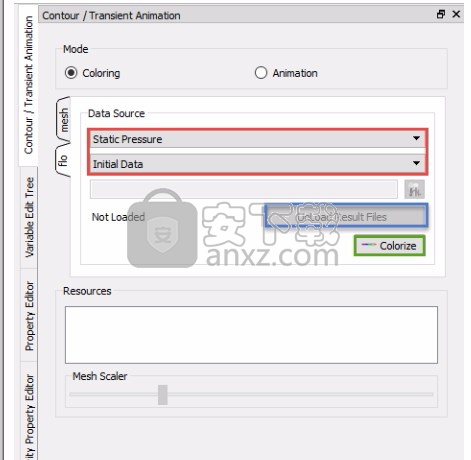

　　轮廓/瞬态动画：

　　此选项将允许用户根据参数为网络着色，或根据一系列自动生成的屏幕截图创建动画。

　　只需选择将为网络着色的参数（静态压力等），以及用于此目的的数据类型（初始或结果数据）。如果要使用“结果数据”选项，则必须先运行模型，否则必须将预先计算的结果集加载到模型中。

　　要使网络着色，请单击“着色”。

　　结果表：出现一个交互式表菜单，可用于可视化变量。

　　结果查看器：

　　通过选择适当的关注项，可以在“结果查看器”菜单中分析模型结果。

　　通过在模型屏幕上单击任意项，用户可以查看与该腔室或元素相关的任何结果：

　　捕获图像：此选项将打开一个保存窗口，允许用户将当前模型视图另存为.png图像。

　　8解法：

　　“规划求解”项下列出了与规划求解有关的检查和选项：

　　检查模型：检查模型是否存在输入错误。

　　初始化模型：使用平均参数值初始化整个模型，以便为求解器提供适当的起始值：

　　分析设置：

　　“分析设置”菜单包含用于设置模型运行详细信息的所有菜单。

　　每个菜单将在后面详细说明。

　　运行流模拟器求解器：

　　调出求解器菜单。本章稍后将详细介绍“运行”菜单。

　　9-概率和DOE：

　　多案例创建者：

　　允许用户设置一个文件，该文件将指定多个连续运行：

　　本手册稍后将详细介绍Multicase Creator。

　　概率：

　　概率分析工具允许用户为任何参数创建随机分布（基于Monte Carlo或Optimal Latin Hypercube方法）。结果，设计人员可以使用该分布来测试所关注参数的各种值，从而更容易找到最佳值。

　　10-帮助：

　　查看帮助：打开“帮助”选项卡，该选项卡会加载到联机帮助文档中。

　　关于：调出Flow Simulator基本信息窗口
