华天CAD

　　华天CAD 2020专业版提供是一款专业的二维、三维绘图软件，适合需要设计CAD图纸的朋友使用，软件界面功能和AutoCAD相似，可以轻松找到绘图工具，找到三维工具，找到注释工具，满足用户设计CAD图纸的需求，您可以通过本软件设计机械零件，设计工业图纸，设计建筑图纸，通过CAD绘图工具就可以绘制各种样式的图纸资源，同时提供PDF添加功能，您可以将PDF图纸内容添加到图纸上使用，也支持图块插入功能，直接对CAD图纸上的图形添加新的图块，华天CAD功能丰富，只要您会使用CAD绘图工具就可以在软件设计自己满意的图纸！

新版功能

　　华天CAD 2020新增和改进功能

　　华天CAD2020 对界面进行全面的改造，配置了流行的深色界面，同时保留了浅色的配色方案，对图标全部进行了重绘。

　　在功能和性能方面，重点对三维进行了系统的清理和优化，三维性能、功能、显示效果都有大幅提升；协同设计系统功能也根据用户的需求进行改进和完善，操作更便捷，此外，还增加改进了很多用户关注的功能，如PDF输入输出、快捷特性、JOIN命令等，软件的容错性和二次开发接口兼容性也有明显提升。

　　一、界面改进

　　华天CAD 2020默认主题采用目前流行的深色界面，采用低对比度的配色方案，可以减轻对眼睛的刺激，可以有效降低设计人员长时间绘图时眼睛的疲劳感。

　　同时保留了原有的浅色配色方案，习惯浅色界面的设计人员认可继续使用自己习惯的界面。

　　二、三维功能改进

　　华天CAD 2020版对三维功能进行了系统重构，从性能、功能、显示效果、正确性上都有大幅提升，浏览和编辑三维模型更加准确、流畅。

　　1、性能提升

　　三维图纸在着色消隐状态下内存占用减少30%以上，图纸缩放、平移速度提升3倍以上，复杂图纸的速度提升更明显。三维模型缩放、平移、环绕非常轻松流畅、彻底告别卡顿。

　　2、视觉效果改进

　　改进边界显示模式，去除多余的边界显示，消隐着色效果更简洁清爽。

　　完善了三维实体的半透明效果，以及材质显示效果，如下图所示。

　　新增带边界着色和灰度视觉样式，可以用更多方式查看三位模型。

　　支持渲染全局亮度控制（曝光度EXPVALUE），如下图所示。

　　3、功能改进

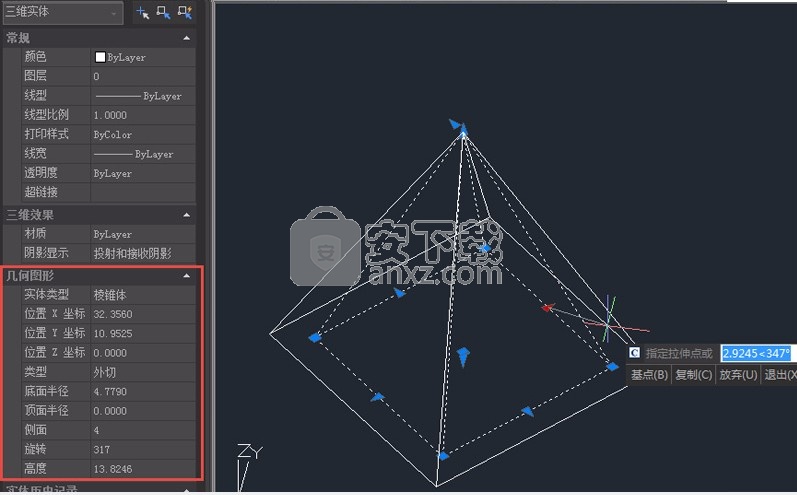

　　三维基础图元实现参数化，可以通过修改参数或拖动夹点改变尺寸。

　　在旧版中，选中三维图元创建后只能移动或实体编辑功能进行编辑，无法进行参数化调整，2020版在创建三维图元后可以调整尺寸。

　　三、华天CAD协同设计系统

　　华天协同推出后收集了大量用户需求，针对用户需求对协同进行了改进，软件从功能和易用性上有大幅提升。

　　项目的里程碑（标签）和方案（分支）

　　可以给项目的某个时间点设置成历程碑版本(比如扩初设计、草图设计、施工图等)，以后可以根据里程碑整体提取项目所有文件的指定版本。可以建立分支，一个项目可以进行多套方案设计。

　　日志导出：可以将文件提交的日志导出EXCEL文档，可以了解图纸设计进度和修改的状况。

　　查看本图变化：可以查看自己绘制图纸最近或两个指定版本之间的变化。查看变化增加了三种方式，一是本地和服务器，选定版本和最新版本，两个选定版本间的对比。不仅可以查看引用图的变化，还可以查看本图修改变化。

　　引用文件重定位：引用图纸被移动或修改后，可以重新定位引用图的位置

　　引用图图层设置：可以单独设置每个引用文件图层的开关、颜色、线宽、线型、是否打印的状态。

　　引用图编辑方式调整：现在不仅可以在项目管理器中对引用图进行编辑，而且可以通过命令、命令面板和右键菜单对引用图进行编辑。

　　引用图裁剪：可以在图面上直接选择引用图进行裁剪。

　　复制到本图：可以选择引用图中的部分图形复制到当前图纸

　　导出文件改进：导出文件时和文件夹可以设置引用图的图层及相关数据的合并方式。

　　人员和部门数据输入输出：可以从EXCEL表格里导入人员和部门数据，有可以将设置好的人员和部门数据导出成EXCEL表格，这样可以简化人员和部门的设置和编辑。

　　服务器数据的备份和恢复：可以设定周期、时点备份服务器数据，如果服务器出现异常或协同数据被意外删除，可以恢复相关数据，将损失减到最小。

　　四、其他新增和改进功能

　　1、PDF输入

　　越来越多的用户需要PDF输入CAD后直接编辑的功能，针对这种需求，华天CAD 2020采用了新的接口，提升了PDF输出的品质，同时增加了PDF输入的功能，可以将矢量的PDF图纸输入后进行编辑。

　　2、快捷特性

　　可以有选择性地显示图形的部分特性，节省屏幕空间。

　　用户还可以在自定义界面（CUI）对话框中根据自己的需要定制不同类型对象显示的特性，如下图所示。

　　3、JOIN改进

　　华天CAD 旧版的JOIN只能链接连续的直线和多段线，华天CAD 2020版JOIN支持直线、圆弧、多段线和样条曲线，只要他们首尾相连，就可以正常连接整体。

　　4、GRX接口改进

　　通过与国内外多家知名二次开发商合作，改进GRX和.NET兼容性，让多款流行的专业软件成功移植到了华天CAD上，更多行业的用户可以选择华天CAD+自己习惯的专业软件。

软件特色

　　1、动态观察，在三维空间中旋转视图,但仅限于在水平和垂直方向上进行动态观察

　　2、范围zoom，缩放以显示所有对象的最大范围

　　3、ucs图标特性(UCSICON)；控制UCS图标的样式、大小和颜色

　　4、Z轴矢量(UCS)，将用户坐标系与指定的正向Z轴对齐

　　5、水平平铺(SYSWINDOWS)，在水平方向上以不重叠的平铺方式排列窗口和图标

　　6、渲染(RENDER)，创建三维实体或曲面模型的照片级或真实感着色图像

　　7、材质编辑器；样板、漫射、反光度、折射率、半透明度、自发光

　　8、提取边(EDGES)，通过三维实体、曲面、网格、面域或子对急的边创建线框几何图形

　　9、拉伸面(SOLIDEDIT),按指定的距离或沿某条路径拉伸三维实体的选定平面

　　10、分割(SOLIDEDIT)，将具有多个不连续部分的三维实体对象分割为独立的三维实体

　　11、剖切(SLICE)，通过剖切或分割现有对象创建新的三维实体和曲面

　　12、差集(SUBTRACT)，用差集合并选定的三维实体或二维面域

　　13、干涉检查(INTERFERE)，通过两组选定三维实体之间的干涉创建临时三维实体

　　14、三维面(3DFACE)，在三维空间中创建由三条或四条边构成的曲面

　　15、建模网格平移曲面(TABSURF)，从沿直线路径扫掠的直线或曲线创建网格

　　16、截面平面(SECTIONPLANE)，创建用作贯穿三维对象的剪切平面的截面对象

　　17、平面摄影(FLATSHOT)，基于当前视图创建所有三维对象的二维表示

　　18、三维移动(3DMOVE)，在三维视图中显示三维移动小控件,以便将三维对象在指定方向上移动指定距离

　　19、三维旋转(3DROTATE)，在三维视图中显示三维旋转小控件,以便将三维对象绕基点旋转

　　20、三维阵列(3DARRAY)；按矩形或极轴排列方式创建对象的三维矩阵

安装方法

　　1、打开huatianCAD2020_x64.exe就可以直接进入安装界面，同意协议内容开始安装

　　2、提示安装进度界面，等待软件安装结束吧

　　3、提示软件安装完毕，选择你喜欢的界面，可以选择二维界面，可以选择传统界面

使用说明

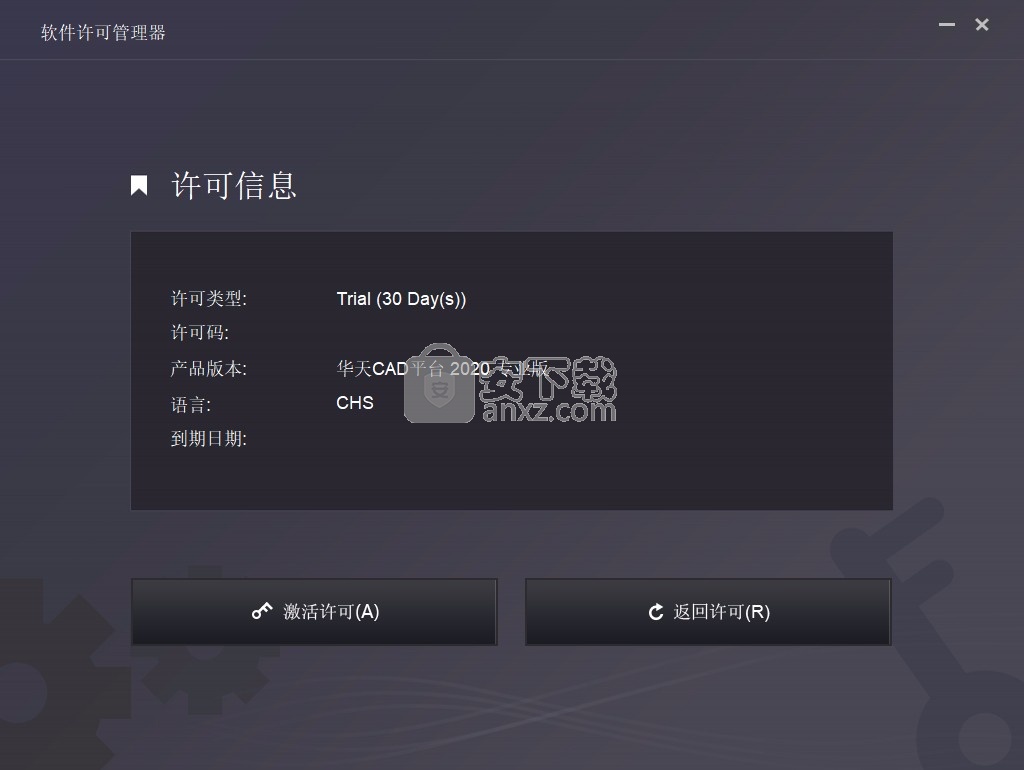

　　1、安装以后启动华天CAD 2020专业版提示试用三十天，您可以自己激活软件

　　2、提示管理文件功能，将CAD图纸文件格式设置关联

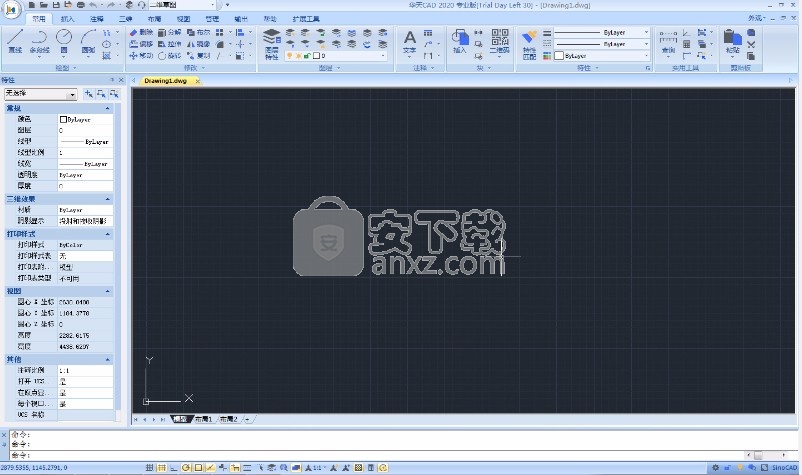

　　3、显示华天CAD 2020专业版的功能界面，和AutoCAD软件基本一致

　　4、这里就是软件的绘图工具界面，直接在软件点击一种工具设计图纸

　　5、提示起点,园心,端点；起点,圆心,角度等绘图模式

　　6、在绘图区域就可以开始设计图纸，点击右键可以显示最近输入的命令内容

　　7、软件的插入功能，支持属性递增(ATTINC)，图块的属性值按照设定的方式递增

　　8、图块断线(BLOCKBREAK)图块遮挡或断开后面的线性图形

　　9、插入功能，直接在软件上插入图形，向当前图形插入块或图形

　　10、同步属性(ATTSYNC)使用指定块定义中的新属性和更改后的属性更新块参照

　　11、DWF参考底图(DWFATTACH)将参照作为参考底图插入到DWT或者DWFx文件中

　　12、提示PDF输出界面，如果你需要输入PDF的内容就可以点击下图的按钮

　　13、显示软件的帮助界面，如果你对软件的部分功能不了解就可以查看帮助

　　14、软件不是免费的，如果你需要永久使用就需要到官方购买许可证

　　15、提供很多三维设置功能，支持提取边、拉伸面、分割，也可以在软件对图纸渲染

　　16、支持二维实体、三维面、三维网格、截面平面、截面、平面摄影
