OpenRoads Designer CONNECT Edition

　　OpenRoads Designer是一款道路设计软件，用户可以通过这款软件绘图，可以通过这款软件建模，在“道路建模”工具集中提供一组高度交互的命令，用于创建代表新道路或其他类型表面的新设计表面，支持用于创建，修改，管理和报告功能的工具，使用走廊建模工具可汇总各种民用数据，使用“水平和垂直几何”工具创建几何，而现有地面则由MicroStation网格或“ Civil Terrain模型”定义。平面视图元素（例如人行道，路肩，路缘等）可以是2D或3D，使用标准或导入的数据在设计文件中定义超高信息，可以从一个或多个模板库中利用模板；使用“道路建模”时可以绘制2D或3D，使用2D时（例如用于平面图）将自动创建和维护3D视图，例如，当最初为水平几何元素定义垂直几何元素时，如果尚未创建Default-3D模型，则将创建该模型，同时3D基线（水平元素和垂直元素的组合）被绘制到3D模型中，随着模板放置的添加和进行，它们会自动添加到3D模型中。

软件功能

　　创建截面梁和剖面

　　从设计中的任何一点创建配置文件和剖面。当设计被动态剖面修改时, 在飞行时查看更新。您可以看到地面改变以反映设计编辑。包括表面特征, 走廊组件, 和符号

　　自动化绘图生产

　　利用文档中心进行高质量绘图的自动化生产, 包括多学科文档集, 这在整个项目中是一致的。以工作表方向获取项目的实时视图。随着设计的改变, 床单也会变。直接在工作表中进行编辑, OpenRoads 设计器将更新源几何图形。

　　模型、分析和设计完整的雨水和卫生下水道网络

　　创建、操作、设计和分析与您的道路设计完全集成的雨水和下水道网络。您可以在计划视图或剖面图中操作网络, 不仅显示排水模型, 而且还展示其他实用程序。

　　执行设计时分析

　　通过设计时分析, 确保对整个项目性能的可见性, 以实现对各种分析 (如排水、地形、安全、分级、站点可见性等) 的优化设计结果。

　　重用通用设计布局

　　使用民用细胞确保标准的实施, 提高设计质量, 消除需要反复设计的通用配置。如果你能设计它, 一个民用细胞就能处理它。民用细胞的简单性和复杂性是没有限制的。

　　可视化设计

　　使用约束驱动模板、上下文敏感的直观界面和动态3D 建模实时体验您的设计。在建模工作流中随时和按需可视化设计。不需要翻译、软件或特殊工作流过程。

　　在个性化的环境中工作

　　您可以自信地在每个项目的正确上下文中工作, 因为所需的设置和标准是自动应用的。您还可以利用个性化的建议来帮助您从软件的使用中获得最大的好处。

软件特色

　　OpenRoads Designer引入了一个新的综合建模环境，以提供施工驱动的工程设计，以帮助加速道路网络的项目交付，统一从概念到完成的设计和施工过程。该应用程序提供了用于勘测，排水，地下公用设施和道路设计的完整详细设计功能，这些功能可以取代以前通过InRoads，GEOPAK，MX和PowerCivil提供的所有功能。

　　OpenRoads Designer重新定义了生成设计和施工可交付成果的最佳实践，并确保了在整个项目交付和资产生命周期中的数据交换。使用OpenRoads Designer，您可以：

　　从各种来源（例如传统测量，点云，3D现实网格，地形数据，图像和地理空间信息）快速组合上下文数据，以将真实环境设置引入您的项目。

　　通过以模型为中心的设计可交付成果的生产来实现指数级的建模性能提升。

　　使用户可以在团队，位置和学科之间精确而安全地共享项目信息。

　　为整个项目中资产的所有工作生成多学科文档。

　　与公众和利益相关者共享逼真的可视化效果，以收集反馈，改善公众参与度并加快项目审批速度。

　　在数字孪生创作环境中改善BIM工作流程，同时支持创建所有传统和数字设计交付物。

安装方法

　　1、打开ord10030043en.exe执行安装

　　2、提示软件的协议，点击接收协议安装

　　3、启动Setup_CONNECTIONClientx64_10.00.10.019.exe执行安装

　　4、根据提示设置安装方式

　　5、提示安装结束，点击完成

　　6、打开OpenRoadsDesignerx64.msi安装当前的软件

　　7、安装结束在电脑桌面打开OpenRoads Designer CONNECT Edition - Version的保存地址

　　8、将两个补丁复制到安装地址替换就可以激活

　　9、打开OpenRoads Designer软件。提示软件的启动界面

　　10、现在就可以开始使用了

使用说明

　　设置活动元素属性

　　放置元素时，用于绘制元素的数据点的设计平面位置存储在设计文件中。 另外，存储了许多元素属性。

　　什么是元素属性？

　　元素属性包括以下内容：

　　•级别（在元素所在的DGN文件中）

　　•颜色

　　• 线宽

　　•线条样式

　　•填充类型和颜色（用于封闭元素）

　　•类

　　• 透明度

　　•优先级（仅2D，用于显示）

　　•元素模板

　　属性由设置确定。 例如，当模型的“活动颜色”设置为红色时，该模型中新放置的元素的颜色属性为红色。

　　更改活动设置对先前放置的元素没有影响。 但是，您可以使用“更改元素属性”工具将先前放置的元素的任何属性更改为相应的活动设置。

　　注意：如果您在关闭文件之前忽略了将设置保存在打开的DGN文件中的情况，则下次打开该文件时，对其模型的活动元素属性设置所做的更改将无效。

　　颜色

　　MicroStation将“活动颜色”和每个元素的颜色属性存储在DGN文件中。可以通过“活动颜色”对话框定义元素的颜色，该对话框提供了多种选择颜色的方法，包括将颜色分配为0到255之间的值的颜色表。您还可以通过图形方式选择颜色，方法是使用颜色模型指定值，或者从颜色簿中选择颜色。

　　您可以通过将不同的颜色表附加到打开的DGN文件中来更改颜色。每次重新打开设计文件时，都会自动激活附加的颜色表。 MicroStation随附的每个种子设计文件都有一个颜色表。

　　颜色表存储为独立文件。可以将活动颜色表保存到文件中，以备将来附加到任何设计文件中。

　　颜色也可以设置ByCell或ByLevel。如果选择了“ ByCell”，则在放置单元格时将使用活动颜色代替创建该单元格时使用的颜色。如果选择“按级别”，则在放置元素时，将使用为活动级别定义的颜色来显示该元素。

　　注意：元素具有其他属性，例如“活动填充颜色”，该属性仅适用于闭合元素，例如圆形和椭圆形。

　　注意：在DWG工作模式下工作时，DWG调色板是唯一加载的颜色表。无法加载其他颜色表。唯一的例外是，您仍然可以通过导入栅格文件来更改调色板。如果选择使用栅格文件的调色板，即关闭“当前调色板”，则调色板会更改。

　　注意：默认情况下，仅在DWG工作模式下启用ByCell。通过在标准，WorkSpace，WorkSet或用户配置文件中启用功能_USTN_CAPABILITY <+ CAPABILITY_BYCELL，可以在DGN工作模式下启用ByCell。

　　设定有效色彩

　　1.打开“活动颜色”对话框（“图形”>“主页”>“属性”>“颜色”）

　　2.在“活动颜色”选项卡中，从调色板中选择所需的颜色。

　　新的活动颜色显示在预览区域中。 单击确定后，新的活动颜色将显示在功能区的“属性”组中。

　　使用真彩色值设置有效色

　　1.打开“活动颜色”对话框（“图形”>“主页”>“属性”>“颜色”）。

　　2.选择“真彩色”选项卡。

　　3.从“颜色模型”菜单中，选择要使用的颜色模型。

　　4.执行以下一项操作：

　　输入色相，饱和度和值的值。

　　要么

　　从颜色矩形中选择一种颜色。

　　新的活动颜色显示在预览区域中。

　　5.单击确定。

　　新的活动颜色显示在功能区的“属性”组中。

　　线宽

　　MicroStation将活动线宽和每个元素的线宽属性存储为0-31范围内的值。

　　线宽也可以设置ByCell或ByLevel。如果选择“ ByCell”，则在放置单元时，将使用活动线宽代替创建单元时使用的线宽。如果选择“按级别”，则在放置元素时，将使用为活动级别定义的线宽显示该元素。

　　注意：默认情况下，仅在DWG工作模式下启用ByCell。通过在标准，WorkSpace，WorkSet或用户配置文件中启用功能_USTN_CAPABILITY <+ CAPABILITY_BYCELL，可以在DGN工作模式下启用ByCell。

　　线宽转换

　　元素线宽的32个可能值中的每一个都可以设置为以所需的任何宽度显示。显示宽度以像素（屏幕点）为单位。

　　从属性工具箱设置有效线宽

　　从“属性”组的“线宽”选项中，选择所需的线宽值。

　　通过键入命令设置有效线宽

　　在“键入命令”窗口中，键入“ ACTIVE WEIGHT ”或“ WT = ”。

　　基本几何工具箱

　　“基本几何”工具箱包含用于放置和操作点，线性元素，多边形，圆弧，椭圆和等轴测形状的工具。

　　默认情况下，工具箱中的所有工具并不总是可见的。要查看所有工具，请右键单击工具箱，然后从菜单中选择全部显示。

　　“基本几何”工具箱中的每个工具也是“子”工具箱的成员。当工具指向按下的数据按钮时，将打开一个下拉菜单，从中可以选择子工具箱中的工具。通过从下拉菜单中选择“另存为工具箱”，可以将子工具箱作为浮动工具箱打开。

　　在子工具箱中选择工具后，该工具将自动成为“基本几何”工具箱中子工具箱的“代表”。

　　下表显示了“基本几何”工具箱的“交付状态”排列，并标识了相应的子工具箱，以及每个子工具箱的默认代表工具：

　　点工具箱

　　点工具箱中的工具用于放置活动点。

　　活动点用作设计平面中的参考点或纪念碑点。 它可以由附加的单元库中的单元，文本字符，符号或没有（零）长的行（“点”元素）组成。

　　放置的活动角度在“设计文件设置”对话框中设置。 还可以在“设计文件设置”对话框中设置单元放置的活动比例。 在“文本样式”对话框中设置用于字符放置的“活动字体”，“文本高度”和“文本宽度”。

　　默认情况下，工具箱中的所有工具并不总是可见的。 要查看所有工具，请右键单击工具箱，然后从菜单中选择全部显示。

　　地点点字符串<连续| 断开>

　　PLACE POINT STRING键入命令用于定义点字符串元素。 点字符串元素包含多个顶点，每个顶点定义了方向。 它们在需要指定方向和点位置（例如“通过”）的专业应用中很有用。

　　点串可以定义为连续或不相交。 用连接顶点的线显示连续点字符串。 不相交的点字符串显示为一组不连续的点。

　　放置SmartLine

　　用于将连接的线段和弧段的链放置为单个元素或单个线串，形状，圆形，复杂链或复杂形状元素。该工具支持所有快照模式。

　　您可以从以下位置访问此工具：

　　•功能区：工程图>主页>放置>线条工具拆分按钮

　　•功能区：建模>主页>放置>线条工具拆分按钮

　　•工具箱：线性元素

　　通过允许该工具自动将切线与两个相邻线段相切，可以创建圆角顶点。您也可以在两个圆弧段之间或在圆弧段和直线段之间舍入。如果无法创建圆形顶点，则会创建一个尖锐的顶点。 （与直接绘制一个弧段相比，这通常是一种更方便，但通用性较低的方法）。

　　要选择SmartLine放置设置，请单击工具设置窗口右下角的箭头。

　　放置流线字符串

　　用于放置流线字符串-主要用于在数字化时跟踪图像。 无需输入大量单独的数据点即可定义许多顶点。

　　您可以从以下位置访问此工具：

　　•功能区：工程图>主页>放置>放置多行分割按钮

　　•功能区：建模>主页>放置>放置多行拆分按钮

　　•工具箱：线性元素

　　采样指针的移动，并根据工具设置记录数据点：

　　放置正交形状

　　用于放置非矩形形状，其中每个线段都与所有其他线段垂直或平行。

　　您可以从以下位置访问此工具：

　　•功能区：“图形”>“主页”>“放置”>“多边形工具”拆分按钮

　　•功能区：建模>主页>放置>多边形工具拆分按钮

　　•工具箱：多边形

　　定义多行

　　1.在“放置多行”工具设置窗口中：单击“样式”下拉菜单旁边的...图标。

　　“多线样式”对话框打开。

　　控件显示构成活动多行定义的设置。对话框底部以图形方式显示已定义的多行（如果有）。

　　2.将任何所需的组件行添加到多行定义。

　　3.（可选）调整每个新组件行的偏移量。

　　4.（可选）在放置多行时，为组件线提供任何所需的属性（类，级别，颜色，线宽和线型），以覆盖活动元素的属性。

　　5.（可选）将任何所需的颜色填充添加到组件线之间的区域。

　　6.（可选）从多行定义中删除所有不需要的行。

　　7.（可选）为多行定义起始上限。

　　8.（可选）为多管线定义一个端盖。

　　9.（可选）调整关节设置（多行顶点处可选显示的一条线）。

　　10.（可选）基于新的多线定义创建多线样式。

　　复制多行定义的配置文件

　　1.从“多行样式”对话框的“配置文件”选项卡中，在列表框中选择所需的行。

　　2.从“配置文件”菜单中，选择“复制”。

　　所选行的副本显示在“多行样式行”列表框中。

　　调整分量线的偏移

　　1.从“多行样式”对话框的“配置文件”选项卡中，在列表框中选择所需的行。

　　2.在“偏移”字段中输入正或负偏移值（以工作单位为单位）并保存。

　　定义多线接头

　　1.在“多线样式”对话框的“端盖和接头”选项卡中，选择“接头”行。

　　2.要为关节指定类别，级别，颜色，线宽和线型的属性（以覆盖活动元素的属性），请打开所需的控件，调整设置并保存。

　　从多行定义中删除组件行

　　1.从“多行样式”对话框的“配置文件”选项卡中，在列表框中选择所需的行。

　　2.从对话框的“配置文件”菜单中，选择“删除并保存”。

　　提供覆盖活动元素属性的零部件行属性

　　1.从“多线样式”对话框的“端盖和接头”选项卡中，选择一个零部件。

　　2.要提供选定的线类，级别，颜色，线宽和线型（以覆盖活动元素的属性），请单击所需的控件，调整设置并保存。

　　从多行定义中删除配置文件

　　1.从“多行样式”对话框的“配置文件”选项卡中，在列表框中选择所需的行。

　　2.从配置文件菜单中，选择删除。

　　所选配置文件被删除。

　　放置多行

　　用于放置平面多线。

　　您可以从以下位置访问此工具：

　　•功能区：工程图>主页>多线

　　•功能区：工程图>主页>放置

　　•工具箱：多行

　　在“多线样式”对话框中设置活动的多线定义。

　　使用现有元素使用现有元素使用现有元素

　　识别元素

　　您在设计会话中执行的许多操作都依赖于识别现有元素或在这些元素上选择特定点的能力。 MicroStation提供了执行这些任务的工具。您可以使用暂定捕捉点和数据点快速方便地标识元素或元素上的关键点。

　　手动识别元素

　　许多工具要求您标识一个或多个元素。您可以通过将指针放在元素上并输入数据点以突出显示元素来手动执行此操作。如果要预览正在选择的元素，可以先输入暂定捕捉点，直到突出显示正确的元素，然后再接受数据点。

　　AccuSnap

　　AccuSnap可以自动识别元素和暂定捕捉点的位置，因此您不必手动输入所有暂定捕捉点。您可以在“ AccuSnap设置”对话框的“常规”选项卡中启用“启用AccuSnap”设置，以自动将暂定点定位并捕捉到元素。您只需将屏幕指针移动到要标识的元素区域，然后AccuSnap就会自动将其对齐。

　　注意：即使启用了AccuSnap，您仍然可以手动输入暂定捕捉点。

　　自动识别元素

　　单独或与AccuSnap结合使用，您可以启用自动识别各种工具元素的功能。通过“精确快照设置”对话框的“常规”选项卡中的“自动识别元素”设置可以启用此功能。

　　与AccuSnap一样，此设置可以大大减少设计会话中所需的按钮按下次数。例如，将此设置与“删除元素”工具一起使用，只需要在任何视图中将屏幕指针移到所需元素上，它就会突出显示。然后，单个数据点将删除突出显示的元素。

　　弹出信息

　　作为自动元素识别功能的一部分，您可以在AccuSnap设置对话框的“常规”选项卡中打开“弹出信息”。启用此设置后，将指针悬停在突出显示的元素上时，有关它的信息将显示在弹出窗口中。

　　曲线的民用几何度

　　如“首选项”主题中所述，在加载Bentley Civil时，将出现“ Civil Formatting”面板的设置。这些设置之一是曲线切换的程度。

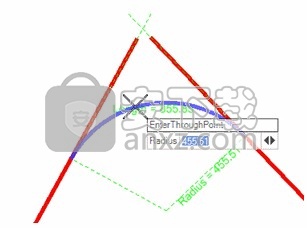

　　“半径切换”是用于定义曲线度而不是“半径”的击键。“半径切换”可用于定义圆弧的任何命令。默认情况下，命令提示输入半径，如下所示。

　　通过使用如下所示的切换，可以将半径更改为一定程度的曲线。键入d，然后输入曲线值的程度。

　　提示时显示弯曲程度。

　　曲线度将保留在规则中，如机械手所示。

　　弯曲度仅在锁定时才保留。

　　如果需要在同一命令实例中切换回半径，请再次键入d。

　　下次启动arc命令时，它将默认返回到半径模式。

　　如果使用直通点动态地控制弧，它将切换回半径余辉。

　　民用几何设计标准

　　设计标准可用于在执行几何布局时保持所需的曲率和其他对齐检查。它们在两个级别上工作：

　　•提供元素创建工具的值（例如，最小半径和过渡长度）

　　•检查复杂元素的适用性（例如，检查路线中的扭结）

　　设计标准非常注重对齐。您可能会发现使用设计标准进行非直线计算的价值有限。

　　违反设计标准时，将以两种方式提供反馈：

　　•图形中有问题的元素上的图标。将鼠标悬停在该图标上可以显示该错误的工具提示报告。

　　•在市民留言中心

　　设计标准工具栏

　　在菜单上，选择几何>常规工具>标准>设计标准工具栏以打开设计标准切换栏。

　　该工具栏允许您设置所有命令使用的有效设计标准。

　　1.选择所需的标准。

　　2.单击左侧的按钮以打开或关闭标准。启用后，所有命令都将使用标准中包含的值。禁用时，将忽略所选标准。

　　注意：可从Project Explorer访问设计标准。

　　创建设计标准

　　使用设计标准，您可以根据设计速度和其他考虑因素，为组织设置所需的标准，以控制路线配置。

　　1.为您的标准创建DGNLIB。

　　2.打开“文件”菜单，选择“项目资源管理器”，然后打开“民事标准”选项卡。您可以通过右键单击然后选择“新建”或通过复制/粘贴现有标准来创建新标准。

　　3.创建标准后，选择标准以设置或编辑其属性。

　　4.打开项目的“详细信息”面板以查看设置。

　　下表描述了每个标准的属性：

　　•速度，这是标准的设计速度；这是为了用户信息，也用于方程式中

　　•Default Radius（默认半径），这是启动命令时用于填充命令的半径；不支持输入到设计标准设置的曲线度

　　•最小半径，这是相应设计速度的最小半径；使用小于此半径的值将导致显示警告

　　•过渡类型可以按表格或方程式进行；过渡长度方程是AASHTO手册2004中的硬编码方程。

　　公制方程式：

　　L = V3 /（46.7 * RC）其中：

　　L =长度。米

　　V =速度，km / h

　　C = _向心加速度（横向加速度的增加率）m / s3

　　R =曲线半径，m

　　设计标准内的唯一输入是C。

　　公式可以找到：

　　AASHTO 2004 – 3-27，第185页。

　　AASHTO 2011 –公式3-25，第3-70页。

　　帝国方程式：

　　L = 3.15 * V3 / R * C

　　•表格（如果“过渡类型”设置为表格），则用于填充表格（请参见下文）

　　•如果将“切线弧度”设置为“真”，则标准将检查所有弧线以确保不会扭结

　　•包括到圆弧的过渡如果设置为“真”，则过渡将应用于圆弧命令

　　•最大弧长

　　•最小弧长

　　•确保切线切线如果设置为“真”，则将检查切线是否存在扭结

　　•包括过渡如果设置为“真”，则行命令将添加过渡

　　•最大切线长度

　　•最小切线长度

　　•最大挠度如果两个切线没有曲线连接，则线之间的最大角度是多少

　　过渡表这是一个半径表，其中列出了与每个半径相对应的默认过渡长度和最小过渡长度。如果在列表中未找到实际使用的半径，则使用最接近但不超过特定半径的半径的过渡长度。

　　市民几何操纵和修改命令

　　本主题讨论在民用元素上使用“操纵和修改”命令。

　　操作命令

　　禁用MicroStation Manipulate命令用于民用元素，因为允许在基于规则的民用元素上使用这些命令会破坏用于定义元素的规则。

　　如果需要这些命令之一对民用元素执行操作，请先通过右键单击该元素来删除规则，然后将允许该操作。

　　修改命令

　　除Intelli-Trim（不允许使用）外，MicroStation Modify命令可用于Civil元素。不应使用此工具箱中的Fillet和Chamfer命令。而是使用等效的Civil Geometry命令。

　　示例：部分删除

　　部分删除用于删除该行的一部分。部分删除（和其他“修改几何图形”命令）通常在民事元素上起作用。

　　间隔和间隙

　　选择该行后，将保留该行的原始定义（规则）。通过在第一线段上拾取来选择此元素。请注意，在此间隔上放置了一个新操纵器。可以拖动此操纵器以更改间隔的长度并缩短间隙。

　　在第二个间隔上进行拾取会显示该间隔的操纵器。

　　有关间隔和差距的一些注意事项：

　　•Base Geometry原始创建的元素及其规则；基本几何图形始终保留

　　•间隔是显示基本几何图形的位置（可见）。

　　•间隙是未显示基础几何的地方。

　　•修剪或扩展的“民事几何”命令沿原始基础几何创建间隔。

　　•“ MicroStation修改”命令沿原始基础几何图形创建间隔或间隙。

　　•间隔可以在任何命令中使用，也可以使用基本几何形状。

　　导入几何

　　如果几何元素是MX（FIL），InRoads（ALG或FIL）或GEOPAK（GPK）元素，则导入存储在cogo数据库中的几何元素。

　　您可以从以下位置访问此工具：

　　•功能区：“几何图形”>“常规工具”>“导入/导出”拆分按钮

　　•功能区：主页>模型导入/导出>地形导入拆分按钮

　　如果是MX（FIL），InRoads（ALG或FIL）或GEOPAK（GPK）元素，则Civil Geometry工具可以导入存储在cogo数据库中的几何元素。

　　工作流程

　　1.单击导入几何体。显示导入几何对话框。所有三种文件类型均可用。

　　2.选择几何数据库。选择后，将查询几何数据库并显示清单。

　　3.检查要导入的元素，然后单击导入按钮。

　　•如果再次运行import命令，先前导入的元素将显示为选中状态。

　　•选中“创建规则”框，以将规则应用于导入的元素，并因此可以通过操纵器进行编辑。清除此框后，元素将作为纯图形导入。

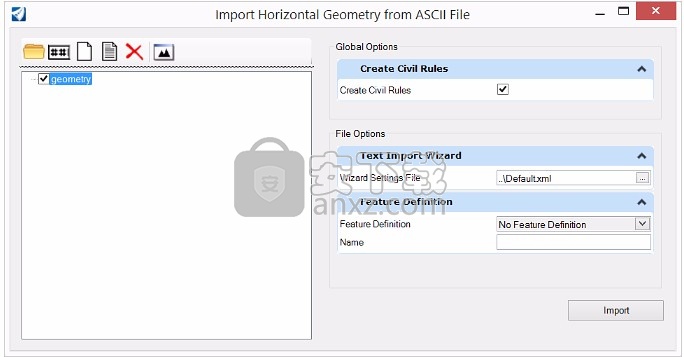

　　从ASCII文件导入水平几何

　　通过文本向导从ASCII文件导入水平几何元素。

　　您可以从以下位置访问此工具：

　　•功能区：“几何图形”>“常规工具”>“导入/导出”拆分按钮

　　导入各种数据类型

　　本主题提供有关可以使用“文本导入向导”导入的各种数据类型的导入过程的详细信息。

　　宝贝积分

　　每条线都作为一个点被处理。如果过滤器未指定点名称，则以与“添加定位点”命令相同的方式生成名称。如果提供了站点偏移数据而不是东西向北高程数据，则必须存在有效的水平路线。如果点的桩号偏移数据不在水平桩号范围内，则不会导入该点。然后，将每个cogo点添加到活动cogo缓冲区中，并在添加所有点后更新InRoads Explorer。

　　数据示例-点名称，北，东，高程

　　Cogo1 417289.44 194301.93 0.00

　　Cogo2 417233.32 194384.69 0.00

　　Cogo3 417179.75 194468.90 0.00

　　Cogo4 417186.60 194566.65 0.00

　　Cogo5 417211.60 194663.48 0.00

　　Cogo6 417236.60 194760.30 0.00

　　Cogo7 417255.53 194857.96 0.00

　　水平对齐

　　除最后一条线（最后一条线作为路线的最后一点）外，每条线均作为水平PI处理。在处理每个PI时，会将其添加到阵列中。加载所有数据后，每个PI以及相关的圆弧和过渡螺旋都将插入到新创建的路线中，其名称，描述和样式由用户通过“几何选项”对话框指定。添加所有PI之后，将路线插入InRoads资源管理器中的活动“几何图形项目”中并使其处于活动状态。

　　数据示例-北，东，半径，第一螺旋长度，第二螺旋长度

　　注意：水平对齐数据基于PI。

　　1000 1000

　　2000 2000 500100100

　　3000 1000 500

　　4000 2000 500 75 125

　　5000 1000

　　前面的示例与在以下坐标处通过“几何体”>“水平曲线集”>“添加PI”添加PI相同：

　　1000、1000

　　2000、2000

　　3000、1000

　　4000、5000和

　　5000、1000。

　　然后使用“几何体”>“水平曲线集”>“定义曲线”添加以下曲线集：

　　•SCS类型的曲线集，其半径为500，长度为100的前回旋涡形螺旋，长度为100的后回旋涡形螺旋

　　•SCS类型的曲线集，半径为500，无螺旋

　　•SCS曲线设置为半径为500，长度为75的前回旋状螺旋和长度为100的后回旋状螺旋

　　几何选项（文本导入向导）

　　导入水平或垂直路线时，将出现“几何选项”对话框。文件名显示在对话框标题中。

　　水平对齐向导

　　通过以下方式定义数据时读取文件：

　　•点类型（POB，POE，PC，PT，PCC，PRC，TS，SC，CS，ST，SS）被视为对准点

　　•点类型（CC，SPI）被认为是未对准点

　　•北坐标

　　•东坐标

　　•电台

　　该软件根据点类型和坐标确定所有几何。过渡螺旋的类型由“文件”>“项目选项”>“几何和螺旋定义”定义。过渡螺旋的长度是TS和SC之间的站差。

　　使用“水平对齐”向导的以下关键字：

　　•对准点

　　•偏离对准点

　　•站

　　定义多个过滤器以读取这些类型的文件。

　　点单

　　以下假设：

　　•点是从路线的起点到路线的终点

　　•圆弧的点必须是圆弧的起点（即PC），圆心（即CC），然后是圆弧的终点（即PT）

　　•过渡螺旋的点必须是螺旋的起点（即TS），螺旋的相交点（即SPI），然后是螺旋的终点（即SC）

　　该顺序很重要，因此软件可以确定一系列点是直线，圆弧还是过渡螺旋。元素是圆弧还是螺旋，都是基于未对准点以及上一个点和下一个点的位置。如果从上一个点到偏离对准点的距离与从偏离对准点到下一个点的距离相等，则该元素为圆弧。否则，该元素是过渡螺旋。在后一种情况下，软件必须能够计算螺旋的起始半径和终止半径。这是通过检查螺旋之前和之后的点来完成的。

更新日志

　　以下总结了此版本中的新功能和增强功能。

　　Update 3

　　总体增强

　　•将Power Platform更新为Update 8（V10.08.00.34）。相应的MicroStation版本为V10.08.00.37。

　　•包括Bentley LumenRT Designer CONNECT Edition Update 4。

　　•包括Bentley Descartes CONNECT版本更新2（V10.06.00.32）。

　　•更新了gINT Civil Tools CONNECT版本更新1（V10.01.01.03）。

　　•转换工具，可以重新定位地形模型，几何点，水平和垂直几何以及图形。

　　•添加了可修改几何点和曲线集缩写的配置，以快速满足本地和/或客户的要求。此配置将在注释和报告过程中修改这些缩写。有关更多信息，请参考：◦C：\ ProgramData \ Bentley \ OpenRoads Designer CE \ Configuration \ Organization-Civil \ _Civil默认标准-Imperial.cfg

　　◦C：\ ProgramData \ Bentley \ OpenRoads Designer CE \ Configuration \ Organization-Civil \ _Civil默认标准-Metric.cfg

　　•将Civil（SELECTseries 4）数据项目升级到OpenRoads Designer Update 3（技术预览）。

　　•当DGN>>另存为DWG时，更正后的不连续线串显示为连续线串。

　　•在“设置”>“文件”>“设计文件设置”>“民用格式”下包括附加工作站格式。

　　•交付OpenRoads SDK。

　　调查增强

　　•添加了对导入MX INP文件的支持。

　　•现在，报告减少调查报告的功能包括在进行调整之前进行报告的能力。

　　•现在，在“资源管理器”和“属性”中公开了附加的Survey Dgnlibs属性。

　　•允许导入超过16个字符的SDR文件。

　　•允许导入Leica GSI文件。

　　•解决了制作曲线而不是直线的PC JPT代码。

　　•修复从观察到的错误以纠正装饰器标签。

　　地形增强

　　•包括带有报告的Sight Visibility工具。

　　•添加了点检查工具，以查询地形模型和3D线型并报告两者之间的差异。

　　几何增强

　　•添加了用于水平和垂直几何的表格编辑器（技术预览）。

　　•“水平偏移”工具包含一个切换按钮，用于删除放置时的偏移规则。

　　•允许修剪和扩展到复合体的基础元素的功能。这有助于使用Redefine Complex命令定义新路径。

　　•能够将速度表添加到水平几何体。

　　•校正了“垂直>元素到线的距离”工具，以正确跟踪元素的垂直偏移。

　　•导入LandXML现在支持区域十进制设置。

　　•如果未命名配置文件，则Export LandXML现在将包括活动配置文件。

　　•解决了GPK的导入错误地添加了附加桩号方程的问题。

　　•使用Civil Accudraw>轮廓/偏移工具解决了崩溃问题。

　　•现在，当使用“设置特征定义”工具时，将启用“自动注释”切换。

　　建模增强

　　•即使道路要素定义关闭了“零点”，“点控制”的选择列表现在也包括所有“零点”。

　　•“目标别名”对话框现在包括用于加载XY，XYZ和Z目标类型的所有目标的开关。这允许选择不是“道路参考”的别名。

　　•现在，可以在纵断面图中创建模型的3D切片的功能是通用访问工具。

　　•用于通过2个点创建3D切片的新工具，以在轮廓视图中限制“模型的3D SLICE”的桩号和高程范围。

　　•在“打开点属性”对话框中，对ITL中模板点的编辑进行了优化，从而消除了打开大型工作区时的延迟。

　　•当地形模型源自英制数据集中的度量标准时，更正了Surface模板组件的放置。

　　•固定的线性模板可以接受道路参考以驱动特征定义约束。

　　•“覆盖垂直调整”工具将识别参考DGN文件中的道路。

　　•叠加层组件现在报告属性中的体积。

　　•解决了以特定方式用特定数据删除模板点时发生的崩溃。

　　•修复了“道路对象>模板放置”，当本地副本与ITL文件不同时，它以红色文本显示。

　　•已解决的动态部分不支持使用“当前偏移量”。

　　工程图制作和注释增强

　　•在配置文件表的表格数据中添加了超高图。

　　•为注释添加了属性，使其独立于视图，以控制“设计”，“图形”和“图纸”模型中的文本旋转。

　　•轮廓框架注释现在包括水平曲率。

　　•增加了命名边界从薄片种子继承符号系统的功能。

　　•对于相应的垂直几何图形（垂度/峰顶），垂直曲线类型的注释被颠倒了。

　　•添加了为横截面网格选择桩号和基准标签的文本收藏夹的功能，从而可以自定义桩号和高程的格式和精度。

　　•新增了为轮廓中的桩号和基准标签选择文本收藏夹的功能，从而可以自定义桩号和高程的格式和精度。

　　•当DGN与纸张种子DGNLIB文件具有不同的UOR时，已命名边界的正确放置。

　　•使用不同的UOR时，注释间距正确。

　　•从注解中正确过滤有效的横截面段。

　　地下公用事业的增强

　　此版本的Subsurface Utilities基于Haestad CONNECT Edition Update 1版本（10.01.00.70）。

　　水力学和水文增强

　　•更新了更新2中引入的“新风暴事件方案”工具。现在，您可以从IDF风暴数据中选择要使用的返回周期和持续时间，并将其转换为降雨深度，然后再创建模拟所需的风暴事件，方案，替代方案和计算选项。

　　•增加了对《英国洪水估算手册》降雨数据的支持，可以通过为六个流域描述符指定适当的值来计算。这将计算IDF数据，然后将其与适当的风暴剖面结合使用以创建用于模拟的降雨数据。

　　•增加了对澳大利亚气象局降雨数据的支持，可以将其下载为CSV文件。这提供了IDF数据（自动转换DDF数据），然后可以将其与适当的风暴剖面结合使用以创建用于模拟的降雨数据。

　　•现在可以将其他返回期添加到“英国洪水研究报告”和“洪水估算手册” IDF风暴数据格式中。现在会自动添加一个75年的返回期。

　　•风暴事件数据现在存储用于创建它的库的名称和风暴配置文件，以便于查看其创建方式。

　　•添加了按树状顺序对相关液压FlexTable进行分类的功能。

　　建模增强

　　液压（风暴和卫生）元素的功能定义现在支持选择可用的用户数据扩展（UDX）的子集。作为如何使用此示例的示例，您可以为管道填充物设置两个UDX字段-一个用于载流子排放，一个用于过滤器排放-为每个导管特征定义选择一个合适的域。这将确保对于每种类型的导管只有有效的垫层类型可用。
