ARCHLine XP 2016中文-建筑模型设计软件下载附带安装教程

　　ARCHLINE XP 2016是一款非常实用的建筑模型设计工具，新版本带有一个集成的界面，该界面连接了建筑和室内设计用户界面，新的DirectX11图形更新提供了3D平滑设计体验，Directx利用了最新的视频硬件功能；新版本增加了专业渲染质量，可以创建令人惊叹的图像，包括一流的Redway3D渲染引擎；用户可以以高质量，精确度和材料精度来工作，可以在白天和夜晚的场景中轻松渲染逼真的织物，纺织品，皮革和墙壁饰面；提供新的Render引擎在高层次上将室内照明与天空和阳光照明相结合；支持快速预览图像，出色的灯光效果，使用多核处理器的全部特点是仅需几分钟即可创建逼真的照片；集成的2D背景和全景HDR图像提供逼真的背景，用户也可以打开独特的查看照片和HRD背景；需要的用户可以下载体验

新版功能

　　广泛的工具

　　建筑工具（墙壁，开口，横梁，圆柱，楼梯，坡道等）

　　ARCHLine.XP建筑元素自动符合您设计中的更改；ARCHLine.XP在整个项目中协调更改。

　　这意味着更简洁和更准确的设计。

　　集成屋顶工具

　　设置屋顶层，编辑after子，板条和pur条分布，创建复杂结构或使用预定义的屋顶形状。

　　网站规划工具

　　使建筑师能够为建筑工地创建并塑造地形，从而增加高原，区域，道路和停车场

　　设计阶段 -设计阶段允许同时管理现有状态和新的施工计划。

　　逼真的渲染

　　高端视觉效果，Redway引擎，可提供强大的独立渲染和集成渲染。

　　ARCHLine.XP还与主要的渲染软件产品集成。

软件特色

　　IFC是由buildingSMART International开发和管理的国际标准交换格式，不受任何软件供应商的控制。

　　用于导出IFC文件的IFC接口已完全集成到ARCHLine.XP 2016中

　　通过ARCHLine.XP 2016 认证的IFC Export将扩展建筑师和设计师在各种软件程序之间创建，管理和交换BIM模型的能力。

　　凭借此认证，ARCHLine.XP 2016成为AEC供应链的集成工具。

　　设计中的强大机会在

　　ARCHLine.XP 2016的开发过程中，目标是拥有一个易于使用的界面和工作流程，不仅为有经验的用户，而且还是CAD/BIM设计的初学者。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、现在准备安装主程序，点击安装按钮开始安装

　　6、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　7、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

　　1、程序安装完成后，先不要运行程序，把安装包中的注册机复制到程序安装路径下

　　2、然后运行注册机，点击图中标注的功能按钮即可将应用程序完成

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　在墙端包裹墙层

　　可以自动包裹门窗旁边的墙壁部分的图层，但是在墙壁末端只有一种手动解决方案：

　　1，画一条平行于墙壁末端的线，将其向墙壁内侧移动，直到达到所需的厚度。

　　2，右键单击要编辑的墙，然后选择“编辑图层”。

　　3，墙壁的选定层用深蓝色虚线标记，两个相交的正方形指示您正在编辑的层。单击框以选择要更改的图层。

　　4，选择图层后，单击图层的边缘，然后从弹出菜单中选择“ 添加折线 ”。沿着先前绘制的编辑线绘制新层的轮廓（点1、2、3、4），然后按Enter。从图形中删除编辑线。

　　5，墙的层顺序已更改，下一步是删除外层之间的分隔线。右键单击要删除的行，然后选择附件/隐藏墙轮廓。单击线的两个端点以删除两层之间的边界。重复此过程，因为对于两个墙层都必须删除此行。

　　最终结果是：连续的图层顺序，以及墙面在结构上正确的显示。

　　设置默认水平高度

　　将高程，结构高度和其他参数的设置保存为默认设置的过程如下：

　　1.打开一个新项目。

　　2.在平面图视图中可用的“编辑级别”窗口中，根据以下说明图设置所需的值。

　　3.在“ 设置”菜单中，单击“ 打开并保存”选项卡，然后选择“ 将项目设置复制到其他项目”选项。

　　4.在弹出窗口中，选择建筑物和楼板结构选项。

　　通过单击确定按钮，项目中设置的值将成为程序中的默认值。

　　在多页PDF中打印绘图布局

　　如何将多个打印图布局打印到一个PDF文件中：

　　例如，在一个窗口中有更多的绘图布局：

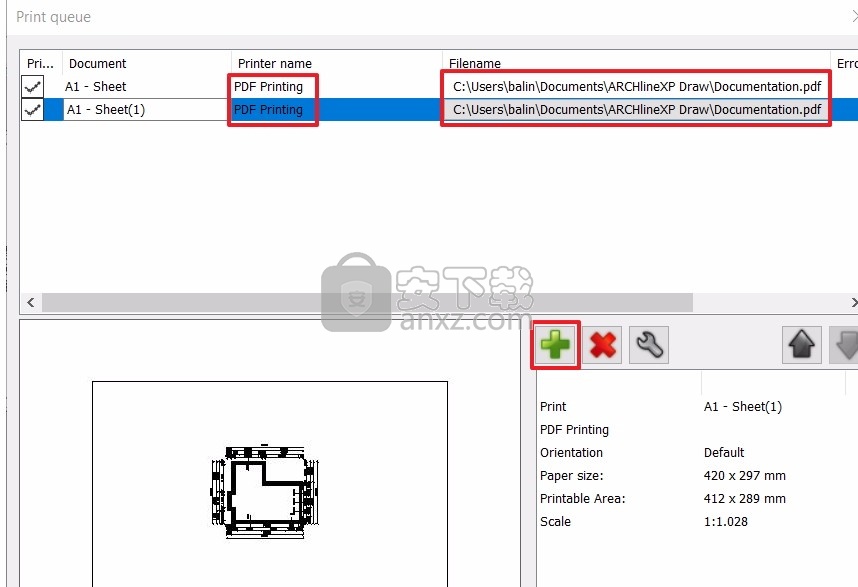

　　1.文件菜单-打印队列

　　2.在这里，将不同的页面添加到打印队列中，然后为每种打印布局选择PDF打印选项。

　　确保所有PDF文件都具有相同的名称。

　　3.如果将图版式放置在一个窗口中，请单击“查看”选项并定义要打印的所有页面。

　　4.用这种方法将文件保存到一个PDF文件中。这是两页图布局的结果：

　　3D模型库不允许直接下载

　　Trimble的3D模型库站点的运行有时会出现问题。

　　我想指出的是，3D Warehouse网站不是CadLine Ltd.的产品，而是美国Trimble公司的财产。

　　因此，很遗憾，我们无法控制3D模型库网站上发生的问题。

　　与其他CAD程序相比，ARCHLine.XP提供了直接在项目中放置模型的一项附加功能，但Trimble对保证可用性不做任何保证。联系信息如有更改，恕不另行通知。

　　通过将模型下载到外部文件，然后导入文件（SKP），ARCHLine.XP使得基本操作与其他程序一样得以实现。

　　这会影响舒适度，但不会阻止将所选模型放置在计划中。

　　现象：

　　从ARCHLine.XP启动3D模型库，选择项目并单击下载，该网站仅允许保存文件。

　　解：

　　将模型下载到合适的文件夹，例如。 ARCHLineXP.Draw \ SKP

　　使用文件–导入– SketchUp命令导入文件。

　　导入后，模型将保存在设计中心中，并可放置在模型中

　　如何在ARCHLINE.XP中的大型项目中获得最佳性能

　　我们为您提供一些有关如何优化大型3D模型的技巧，以防止在处理模型时过慢。值得花一些时间来清理项目以减小项目规模。

　　以下步骤将对模型的性能产生重大影响：

　　1.记住项目中使用的对象的复杂性

　　2.删除太大的对象

　　3.删除包含太多材料的对象

　　4.使用草图模式避免创建不需要的3D形状

　　5.从互联网下载中等大小的对象

　　6.从项目中删除未使用的材料

　　在设计中心显示模型复杂性

　　我们可以在设计中心检查对象的复杂性。我们只需要从库中选择对象，或使用其本地菜单中的“设计中心中的定位”命令即可。在其他参数中，程序将基于对象具有的曲面数量显示类别。

　　通过单击“设计中心”设置图标，可以在出现的菜单中使用新命令，该命令使我们能够列出更复杂的元素。利用此信息，可以优化项目的大小，因为可以识别不太重要的对象（例如，小花，古龙水瓶等），并且省略或替换这些对象可以显着减少项目的大小和渲染时间。

　　如何查找和删除大尺寸且包含过多材料对象的对象？

　　如果我们想找到最大的对象，或者我们需要确切数量的3D曲面或项目中最大的对象具有的材质数量，则可以使用以下方法：

　　为了减小项目规模，我们需要删除多余的对象或包含太多材料的对象。该程序可以帮助您找到这些。

　　激活3D窗口，然后选择“工具” /“信息” /“元素列表”选项。在弹出的对话框窗口中，我们可以找到在内存中占用最多空间的5个实体，以及使用最多材质的5个项目。

　　第一组显示对象的大小，多边形编号和名称。如果您单击一个，我们可以选择立即删除所选对象。或者，如果我们不知道那是哪一个，那么我们也可以在3D窗口中显示该对象。如果表面超过50000，则删除对象。

　　在第二组中，显示对象中包含的材料数量和对象名称。如果物质数超过50，则也删除该元素。

　　万一我们删除了一个项目，程序会自动显示实际状态，这5个实体占用内存中的最大空间，而这5个项目使用最多的材料。

　　现在，我们已经从大型对象及其包含太多材料的对象中清除了第一个保存的项目。让我们以新名称保存它。通过比较，我们可以看到原始项目与大型无对象项目之间的大小差异。

　　从3D模型库下载

　　我们可能会从3D模型库中下载太大或包含太多材料的对象。

　　这些对象通常大于计划本身，因此可能会大大减慢程序的运行速度。在下载大型对象之前，程序会在以下三个事件中警告我们：

　　1.当对象太大时，它包含超过50000个多边形

　　2.当对象包含50种以上的材料时，或

　　3.物理扩展量大于100 m时。

　　在3D模型库窗口中，我们尝试找到详细的水晶吊灯。通过单击对象，我们可以在右侧看到其属性。在这里，我们必须注意多边形数。如果该数字达到50000，则对象太大。我们仍然可以下载它，我们只需要考虑它可能会减慢我们的工作速度。单击下载，然后会出现一个弹出警告消息。如果单击“否”，则将不会下载该对象。

　　让我们看一下第二种情况，即对象包含太多材料。我们在3D模型库中搜索这种类型的对象，然后下载以查看会发生什么。

　　该程序指示对象包含多少材料。少于50的材料数量可以认为是正常的，并且易于在程序中使用。如果在弹出的对话框窗口中我们的回答是“否”，那么下载将不带任何材料。稍后，我们可以将任何材质分配给该对象。

　　在警告消息的帮助下，我们可以考虑是否值得下载所选对象，或者找到一个较小的对象，该对象不会使我们的项目超载并且不会减慢我们的工作。

　　从项目中删除未使用的材料

　　当我们删除大尺寸对象时，链接的材料将保留在项目中。从他们也清除项目。事先以3D形式构建整个模型很重要。激活平面图窗口。从“图层管理器”中选择“使用的图层”，全选并打开它们。然后重建模型。导航到Design Center / Materials / IN MODEL文件夹。我们可以看到材料的数量。单击文件菜单/将项目另存为...命令，然后将其保存在弹出的对话框窗口中，并激活“清除未在平面图和3D模型中应用的未使用的材料”，最后单击“保存”按钮。再次单击Materials / IN MODEL文件夹，项目数减少。
