诺诚NC转换器(eng文件转换为NC文件)

　　诺诚NC转换器提供eng转换NC功能，如果您已经编辑eng文件就可以将文件添加到这款软件执行转换，软件界面显示很多设置内容，显示文件精度，可以选择标准精度转换，可以选择高精度转换，也提供机械参数设置功能，在软件界面设置输出eng文件中的速度指令，也提供圆弧离散设置，支持设置XY面圆弧离散、ZX面圆弧离散、YZ面圆弧离散，选择对应的参数就可以执行转换，方便用户将eng格式的文件转换为可以添加到机床编程软件使用的NC文件，从而快速设置机械加工方案，诺诚NC转换器操作过程简单，安装包附加教程文件，可以自行查看转换步骤！

软件功能

　　1、诺诚NC转换器可以快速将eng转换NC编程文件

　　2、如果你需要使用NC编程文件就可以选择这款软件执行转换

　　3、软件转换过程简单，设置相关的转换参数就可以输出NC文件

　　4、提供高精度转换为NC，保证将eng的数据按照指定的格式转换

　　5、支持高级参数设置，紧凑格式、输出行号、第四轴加工、输出刀具号

　　6、转换方法：批量转换、按刀具拆分、拆分文件输出刀具信息、滤除多余抬刀

软件特色

　　紧凑格式：生成nc文件时，软件会自动删除nc文件中的冗余信息

　　文件头

　　可在其中输入设定您使用的机床要求的nc文件头出现的字符。

　　文件尾

　　可在其中输入设定您使用的机床要求的nc文件尾出现的字符。

　　按刀具拆分

　　执行转换时，软件会自动拆分包含多把刀具的nc文件，每把刀具对应一个文件。比如文件a.eng中包含多把刀的加工路径，选择了按刀具拆分后，执行转换时自动生成a_1.nc，a_2.nc，a_3.nc等文件，每个文件对应一把刀具。nc文件中包含刀具号才能使用按刀具拆分功能，因此，设定了输出刀具号才能使用按刀具拆分功能。

安装方法

　　1、打开诺诚NC转换器6.1.msi就可以直接显示软件安装界面

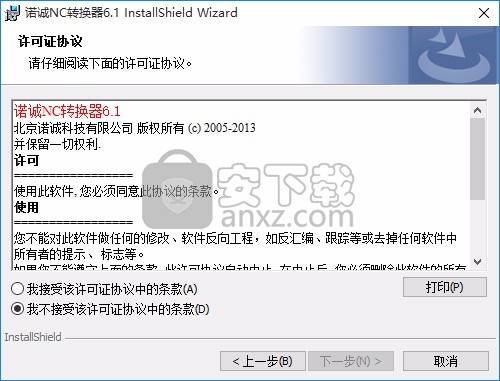

　　2、提示软件的协议内容，点击接受

　　3、设置软件的安装地址C:\Program Files (x86)\ncchange6.1\

　　4、软件的安装准备界面，点击安装

　　5、提示安装结束，点击完成，在电脑桌面启动诺诚NC转换器6.1

官方教程

　　1． 和其它windows应用程序类似，软件安装后，在电脑桌面上和开始菜单的程序组里都会有诺诚NC转换器的快捷方式。双击桌面上的快捷方式，或者选择开始菜单中的“所有程序”—— “诺诚NC转换器6.1”，都可以打开程序。

　　2． 软件启动画面消失后，会自动出现下面的“eng文件转换为NC文件”对话框。

　　对话框中的参数含义说明如下。

　　前面已详细说明缓降速度、切削速度、安全高度和缓降高度的含义，不再重述。

　　文件精度：选中标准精度，生成的nc文件中的坐标值精确到小数点后3位小数；选中高精度，生成的nc文件中的坐标值精确到小数点后4位小数。

　　输出eng文件中的速度指令：如果不选中复选框，生成的nc文件中的切削速度是这里的设定值；如果选中了复选框，生成的nc文件继承了eng文件中的速度值。

　　注：1.只能转换出En3d5.x、eng5.01格式的eng文件中的速度值。

　　2.无论是否输出eng文件中的速度指令，转换出的nc文件都包含这里设定的缓降速度。

　　圆弧离散：有些数控系统不能识别G代码文件中的圆弧运动指令G02和G03；也有些数控系统虽然能识别圆弧指令，但不能识别大于四分之一圆弧的圆弧指令；还有些数控系统只能识别XY平面上的圆弧运动指令。同时，各种数控系统对圆弧指令的具体格式也有要求。如果您使用的数控系统不能很好的识别本软件系统生成的圆弧指令，就需要对圆弧进行离散，把圆弧离散为短直线输出。选中“XY面圆弧离散”，把XY平面上的圆弧离散为短直线输出；选中“ZX面圆弧离散”，把ZX平面上的圆弧离散为短直线输出；选中“YZ面圆弧离散”，把YZ平面上的圆弧离散为短直线输出。圆弧指令具有加工质量好、加工效率高、机床运动平稳、文件小有利于传输和加工等优势。因此我们建议，除非不用不行，不要选择圆弧离散。

　　暂停指令：如果nc文件中没有暂停指令，刀具以缓降速度下刀进入材料之后，会马上变换为以切削速度运动，来切削工件。您可能出于工艺上的需要，想让刀具在以缓降速度下刀进入材料之后，以切削速度加工工件之前作短暂的停顿。暂停指令就是专门为满足您上述需要而设置的。选择暂停指令后，生成的nc文件中会包含下刀后延迟的指令。使用包含暂停指令的nc文件驱动机床加工工件时，刀具在以缓降速度下刀进入材料之后，会作短暂的停顿，然后以切削速度运动，加工工件。暂停指令为G04，其格式如下：

　　G04 X_____

　　或

　　G04 P_____

　　或

　　G04 F_____

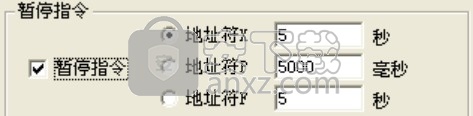

　　上面X、P、F均为地址符，其后为暂停时间。其中地址符X、P适用于和fanuc系统兼容的数控系统以及fanuc系统；地址符F适用于和西门子系统兼容的数控系统以及西门子系统。地址符X、F后的时间单位是秒；地址符P后的时间单位为毫秒。秒和毫秒之间的换算关系为：1秒=1000毫秒。您要根据您的数控系统对G代码指令的要求选择合适的地址符。选择地址符P时，后面设定的时间必须为整数。下面举例说明暂停指令的用法。比如，如下图所示，您设定了暂停指令有效，并选择了地址符X。

　　生成的G代码文件中会包含下面的指令

　　G04X5

　　表示暂停5秒钟。

　　如果如下图所示，您设定了暂停指令有效，并选择了地址符P。

　　生成的G代码中会包含下面的指令

　　G04P5000

　　表示暂停5000毫秒。

　　3． 在上面对话框中设定好各项参数后点击“输入”栏中的浏览按钮。

　　4． 执行完第四步出现下面选择文件对话框，在其中选择打开要转换的eng文件。

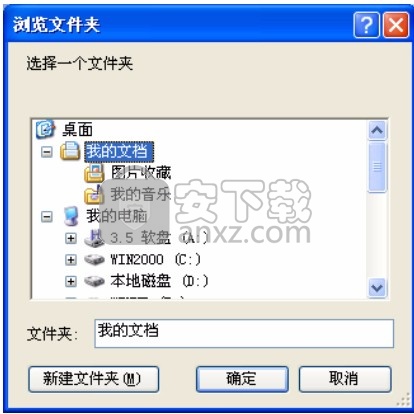

　　5． 点击转换文件对话框 “输出”栏中的浏览按钮，打开下图所示的浏览文件夹对话框，可在其中选择输出nc文件的存储位置。

　　注：如果不执行这步操作，nc文件默认存储在eng文件所在的文件夹中。

　　6． 点击上面对话框中的确定按钮，关闭对话框。点击eng文件转换为NC文件对话框中的按钮转换，开始转换文件。

　　7． 转换完后出现下面的对话框，提示转换完成。

　　8． 点击第八步对话框中的关闭按钮“×”，关闭对话框，完成文件转换。在转换文件对话框中的“输出”栏中显示的位置保存生成的nc文件。

　　9． 如果要继续进行文件转换，继续从上面的第四步开始执行即可。如果不再转换文件，点击文件转换对话框中的关闭按钮，然后点击程序窗口右上角的×按钮，关闭程序。

更新日志

　　6.1版 （2013-4-2）

　　1. 修正了转换某些包含多把刀具文件时，刀具信息错乱的问题。

　　2. 修正了转换JDPaint5.5格式文件时，圆弧离散功能存在的问题。

　　3. 增加功能，批量转换JDPaint5.5格式文件；对JDPaint5.5格式文件按刀具拆分。

　　4. 完善了文件编辑功能。

　　6.0版 （2012-7-8）

　　1.以前版本转换出的G代码文件在有些编辑软件中打开后，不能分行显示。6.0版解决了这个问题，方便用户查找，修改数据。

　　2. 以前版本转换JDPaint5.5格式文件时，不能输出行号。6.0版做了改进，可以按照用户需要，输出行号。
